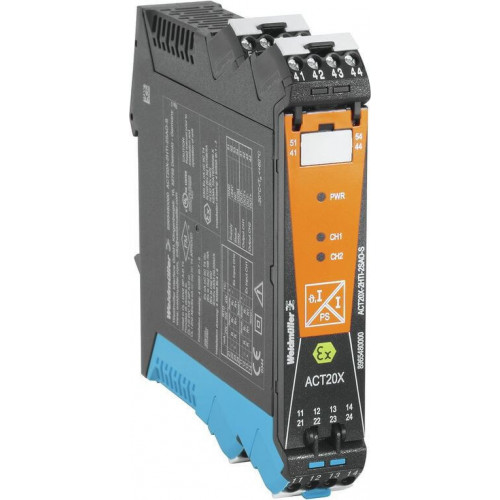

ACT20X-HUI-SAO-S 8965490000
Характеристики
| MTBF74 a | SIL PAPERSIL certificate | SIL согласно IEC 615082 |
| Гарантия12 месяцев | Монтажное положениегоризонтально или вертикально | Напряжение развязки2 кВ, вход / выход / питание |
| Нормы по ЭМСDIN EN 61326, NE 21 | Период времени3 года | Расчетное напряжение300 В |
Описание

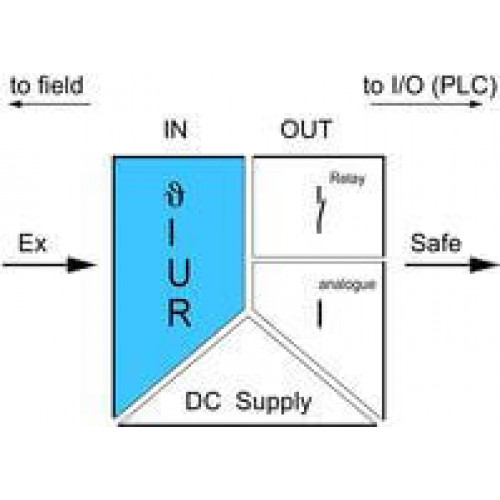

EX-преобразователь сигналов, Выход Ex: U, I, R,ϑ, Безоп. выход: 4-20 мА/реле, 1-канальн.
Технические характеристики ACT20X-HUI-SAO-S 8965490000
| MTBF | 74 a |
|---|---|
| SIL PAPER | SIL certificate |
| SIL согласно IEC 61508 | 2 |
| Гарантия | 12 месяцев |
| Монтажное положение | горизонтально или вертикально |
| Напряжение развязки | 2 кВ, вход / выход / питание |
| Нормы по ЭМС | DIN EN 61326, NE 21 |
| Период времени | 3 года |
| Расчетное напряжение | 300 В |
| Средняя вероятность отказа по требованию (PFDavg) | 2.82 x 10-4 (Tproof = 1 year), 4.63 x 10-4 (Tproof = 2 years), 1.00 x 10-3 (Tproof = 5 years), дополнительные сведения в руководстве по технике безопасности |
Выход
| Макс выход | 3,8…20,5 мА / 0…20,5 мА (зависит от диапазона) |
|---|---|
| Ток полного сопротивления нагрузки | ? 600 Ом |
Выходной сигнал
| Уровень мощности | ? 62.5 ВA / 32 Вт (защищенная зона)? 16 ВA / 32 Вт (Зона 2) |
|---|

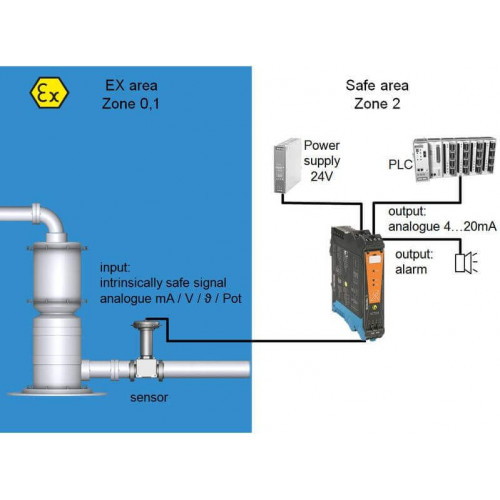

Данные для применения в зоне Ех (ATEX)
| Место установки | Устройство установлено в безопасной зоне, зона 2 |
|---|---|
| Мощность P0 | 40 mW |
| Напряжение U0 | 8.7 В DC |
| Обозначение | II (1) G [Ex ia Ga] IIC/IIB/IIA, I (M1) [Ex ia Ma] I, II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC |
| Ток I0 | 18.4 мA |
Дополнительные технические данные
| Вид монтажа | Опорная рейка на защелках |
|---|
Основные данные для заказа
| Исполнение | EX-преобразователь сигналов, Выход Ex: U, I, R,?, Безоп. выход: 4-20 мА/реле, 1-канальн. |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 8965490000 |
| Тип | ACT20X-HUI-SAO-S,активный (как источник тока) или пассивный (как сток тока),искробезопасная схема, активный (как источник тока) или пассивный (как сток тока),Реле, 1 разомкнутый контакт,Реле состояния, 1 НЗ (без напряжения) |
Основные технические данные по безопасности
| Total failure rate for safe detected failures (λSD) | 0 FIT |
|---|---|
| Total failure rate for safe undetected failures (λSU) | 278 FIT |
| Вероятность отказа в час PFH | 4.33 x 10-8 h-1 |
| Интервал диагностического тестирования | 30 s |
| Категория безопасности | SIL 2 |
| Общая частота обнаруженных опасных отказов (Lambda DD) | 352 FIT |
| Общая частота отказов при опасных необнаруженных отказах (L DU) | 43 FIT |
| Описание "безопасного состояния" | analogue Output ? 3.6 mA or output ? 21 mA, de-energized (relay output) |
| Режим спроса | High |
| Среднее Время ремонта (MTTR) | 24 h |
| Срок службы реле | 100000 times |
| Тип устройства | B |
| Уровень спроса | 3 000 s |
Параметры системы
| Рейка | TS 35 |
|---|
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|

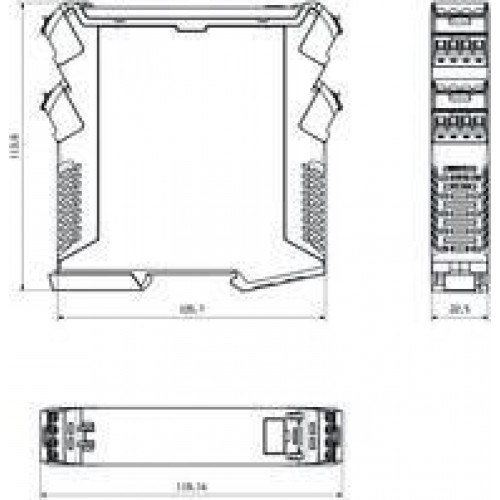

Размеры и массы
| Высота | 119,2 мм |
|---|---|
| Высота (в дюймах) | 4,693 дюйм |
| Глубина | 113,6 мм |
| Глубина (дюймов) | 4,472 дюйм |
| Масса нетто | 202 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Нормы | DIN EN 61326, EN 61326 |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 0...95 % (без появления конденсата) |
|---|---|
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -20 °C...85 °C |
Цифровой вывод
| Мощность | ? 500 ВA / 60 Вт (защищенная зона)? 16 ВA / 32 Вт (Зона 2) |
|---|---|
| Непрерывный ток | ? 2 A AC/DC (Безопасная зона, Зона 2),? 0,5 A AC / 0,3 A DC (безопасная зона), ? 0,5 A AC / 1 A DC (зона 2) |
| Номинальное рабочее напряжение | ? 250 В AC / 30 В DC (взрывозащенная область)? 32 В AC / 32 В DC (Зона 2),? 125 В AC / 110 В DC (взрывозащенная область)? 32 В AC / 32 В DC (Зона 2) |
| Функциональность | Программируемые переключатели, Оконная функция, Ошибка датчика |
