ACT20X-SAI-HAO-P 2456160000
Характеристики
| MTBF135 a | SIL PAPERSIL certificate | SIL согласно IEC 615082 |
| Гарантия12 месяцев | Монтажное положениегоризонтально или вертикально | Напряжение развязки2 кВ, вход / выход / питание |
| Нормы по ЭМСDIN EN 61326, NE 21 | Расчетное напряжение300 В | Средняя вероятность отказа по требованию (PFDavg)2.29 x 10-4 (Tproof = 1 year), 4.37 x 10-4 (Tproof = 2 years), 1.06 x 10-4 (Tproof = 5 year) |
Описание
EX-преобразователь сигналов, Безоп. вход: 4-20 мА, Выход Ex: 4-20 мА, 1-канальн.
Технические характеристики ACT20X-SAI-HAO-P 2456160000
| MTBF | 135 a |
|---|---|
| SIL PAPER | SIL certificate |
| SIL согласно IEC 61508 | 2 |
| Гарантия | 12 месяцев |
| Монтажное положение | горизонтально или вертикально |
| Напряжение развязки | 2 кВ, вход / выход / питание |
| Нормы по ЭМС | DIN EN 61326, NE 21 |
| Расчетное напряжение | 300 В |
| Средняя вероятность отказа по требованию (PFDavg) | 2.29 x 10-4 (Tproof = 1 year), 4.37 x 10-4 (Tproof = 2 years), 1.06 x 10-4 (Tproof = 5 year) |
Вход
| Входной ток | 4…20mA |
|---|---|
| Количество входов | 1 |
| Падение напряжения | <2 V |
Выход
| 2-Проводниковое обеспечение | > 14.5 V @ 20 mA |
|---|---|
| Влияние сопротивления нагрузки | ? 0,01% диапазона/100 Ом |
| Макс выход | <28 мА |
| Пульсация (Токовая петля) | <7.5 mVeff |
| Ток полного сопротивления нагрузки | ? 725 ? |
Выходной сигнал
| Уровень мощности | ? 62.5 ВA / 32 Вт (защищенная зона)? 16 ВA / 32 Вт (Зона 2) |
|---|
Данные для применения в зоне Ех (ATEX)
| Место установки | Устройство установлено в безопасной зоне, зона 2 |
|---|---|
| Мощность P0 | <650 mW |
| Напряжение U0 | 28 V DC |
| Обозначение | II (1) G [Ex ia Ga] IIC/IIB/IIA, II (1) D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I |
| Ток I0 | 93 mA |
Основные данные для заказа
| Исполнение | EX-преобразователь сигналов, Безоп. вход: 4-20 мА, Выход Ex: 4-20 мА, 1-канальн. |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2456160000 |
| Тип | ACT20X-SAI-HAO-P,Реле состояния, 1 НЗ (без напряжения),искробезопасная схема |
Основные технические данные по безопасности
| Total failure rate for safe detected failures (λSD) | 0 FIT |
|---|---|
| Total failure rate for safe undetected failures (λSU) | 164 FIT |
| Вероятность отказа в час PFH | 4.8 x 10-8 h-1 |
| Категория безопасности | SIL 2 |
| Общая частота обнаруженных опасных отказов (Lambda DD) | 127 FIT |
| Общая частота отказов при опасных необнаруженных отказах (L DU) | 48 FIT |
| Описание "безопасного состояния" | analogue Output ? 3.6 mA or output ? 21 mA |
| Режим спроса | High |
| Среднее Время ремонта (MTTR) | 24 h |
| Тип устройства | A |
Параметры системы
| Рейка | TS 35 |
|---|
Размеры
| Сечение подключаемого провода, одножильного, мин. | 0,2 mm2 |
|---|---|
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |

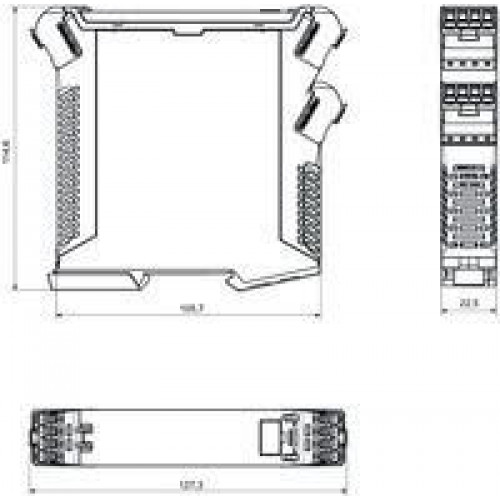

Размеры и массы
| Высота | 127,3 мм |
|---|---|
| Высота (в дюймах) | 5,012 дюйм |
| Глубина | 114,6 мм |
| Глубина (дюймов) | 4,512 дюйм |
| Масса нетто | 189 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Нормы | EN 61326 |
|---|
Температуры
| Влажность | 0...95 % (без появления конденсата) |
|---|---|
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -20 °C...85 °C |
