ACT20X-SDI-HDO-H-S 8965410000
Характеристики
| MTBF175 a | SFF0.91 | SIL PAPERSIL certificate |
| SIL согласно IEC 615082 | Гарантия12 месяцев | Монтажное положениегоризонтально или вертикально |
| Напряжение развязки2 кВ, вход / выход / питание | Нормы по ЭМСDIN EN 61326, NE 21 | Расчетное напряжение300 В |
Описание

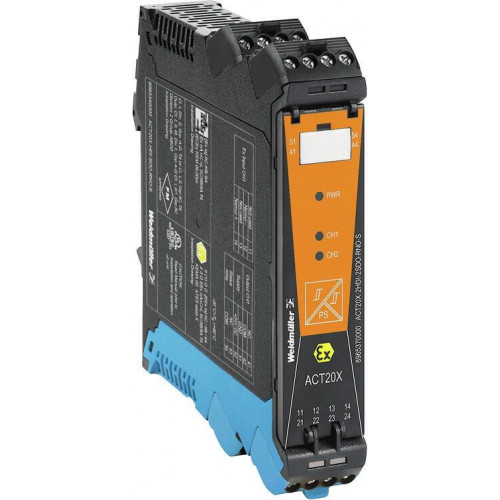

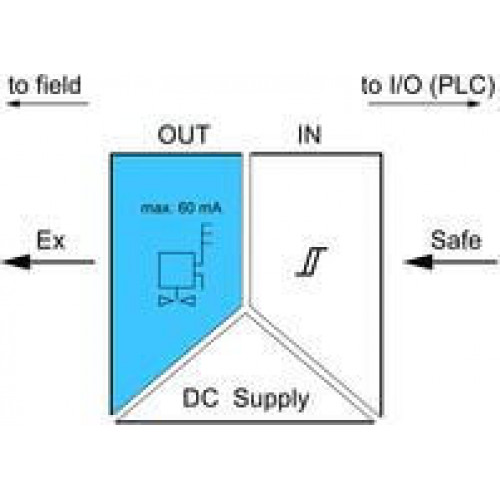

EX-преобразователь сигналов, Безоп. вход: реле, Выход Ex: оптомодуль, 1-канальн., Выходной ток : max. 60 mA
Технические характеристики ACT20X-SDI-HDO-H-S 8965410000
| MTBF | 175 a |
|---|---|
| SFF | 0.91 |
| SIL PAPER | SIL certificate |
| SIL согласно IEC 61508 | 2 |
| Гарантия | 12 месяцев |
| Монтажное положение | горизонтально или вертикально |
| Напряжение развязки | 2 кВ, вход / выход / питание |
| Нормы по ЭМС | DIN EN 61326, NE 21 |
| Расчетное напряжение | 300 В |
| Средняя вероятность отказа по требованию (PFDavg) | 2.92 x 10-4 (Tproof = 1 year), 4.84 x 10-4 (Tproof = 2 year), 1.06 x 10-4 (Tproof = 5 year) |
Вход
| Входное сопротивление, напряжение | 3,5 кОм |
|---|---|
| Количество входов | 1 |
| Напряжение | ? 28 V DC, Trigger level low: ? 2.0 V DC (NPN), ? 8.0 V DC (PNP), Trigger level high: ? 4.0 V DC (NPN), ? 10.0 V DC (PNP) |
Выход

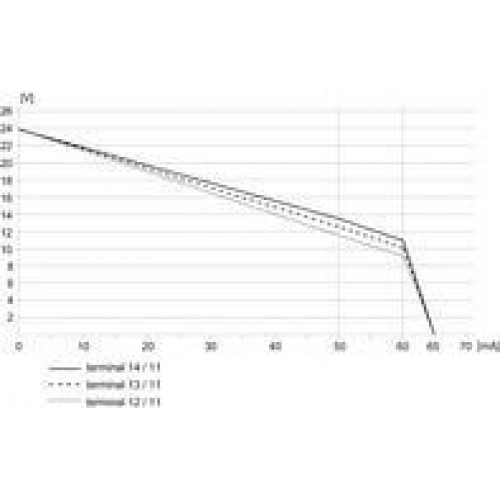

| Выходные значения | в зависимости от назначения клеммы: 9 V @ 60 mA / 11.5 V @ 50 mA / 10 V @ 60 mA / 12.5 V @ 50 mA / 11 V @ 60 mA / 13.5 V @ 50 mA |
|---|---|
| Пульсация (Токовая петля) | <40 mVeff |
Выходной сигнал
| Уровень мощности | ? 62.5 ВA / 32 Вт (защищенная зона)? 16 ВA / 32 Вт (Зона 2) |
|---|
Данные для применения в зоне Ех (ATEX)
| Место установки | Устройство установлено в безопасной зоне, зона 2 |
|---|---|
| Мощность P0 | ? 0.77 Вт |
| Напряжение U0 | 28 V DC |
| Обозначение | II (1) G [Ex ia Ga] IIC/IIB/IIA, II (1) D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I |
| Ток I0 | ? 135 mA |
Дополнительные технические данные
| Вид монтажа | Монтажная рейка, Опорная рейка на защелках |
|---|
Основные данные для заказа
| Исполнение | EX-преобразователь сигналов, Безоп. вход: реле, Выход Ex: оптомодуль, 1-канальн., Выходной ток : max. 60 mA |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 8965410000 |
| Тип | ACT20X-SDI-HDO-H-S,искробезопасная схема, цифровой, выход = вход, прямой или инверсный (возможность конфигурирования),NPN-, PNP-транзистор, коммутационный сигнал [input safe-side valve component],Реле состояния, 1 НЗ (без напряжения) |
Основные технические данные по безопасности
| Total failure rate for safe detected failures (λSD) | 0 FIT |
|---|---|
| Total failure rate for safe undetected failures (λSU) | 480 FIT |
| Вероятность отказа в час PFH | 4.6 x 10-8 h-1 |
| Время отклика на запрос | <10 ms (opto output) |
| Интервал диагностического тестирования | 10 s |
| Категория безопасности | SIL 2 |
| Общая частота обнаруженных опасных отказов (Lambda DD) | 61 FIT |
| Общая частота отказов при опасных необнаруженных отказах (L DU) | 46 FIT |
| Описание "безопасного состояния" | de-energized (relay output) |
| Режим спроса | High |
| Среднее Время ремонта (MTTR) | 24 h |
| Тип устройства | B |
| Уровень спроса | 1 000 s |
Параметры системы
| Рейка | TS 35 |
|---|

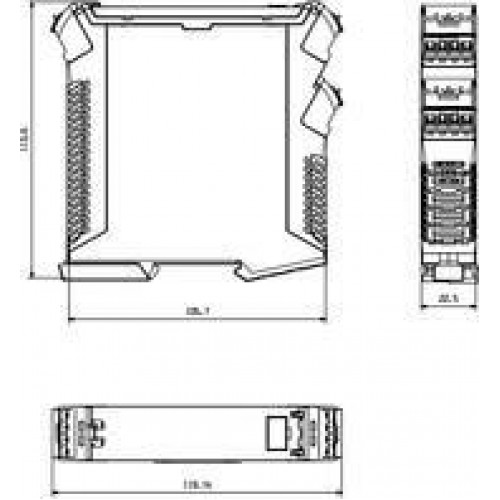

Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|
Размеры и массы
| Высота | 119,2 мм |
|---|---|
| Высота (в дюймах) | 4,693 дюйм |
| Глубина | 113,6 мм |
| Глубина (дюймов) | 4,472 дюйм |
| Масса нетто | 170 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Нормы | EN 61326 |
|---|
Температуры
| Влажность | 0...95 % (без появления конденсата) |
|---|---|
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -20 °C...85 °C |
