FP PRO TOP3 24/10 2P 2743440000
Характеристики
| Гарантия12 месяцев | Технология соединенияКлемма с соединением путем прорезания изоляции | Диапазон входного напряжения перем. тока3 x 320...3 x 575 В перем. тока / 2 x 360...2 x 575 В перем. тока |
| Диапазон входного напряжения пост. тока450...800 В DC (макс. 500 В DC согласно UL 508) | Диапазон частот перем. тока45…65 Hz | Защита от перенапряженияВаристор |
| Потребляемый ток, перем. ток0,7 A @ 400 V DC / 0,8 A @ 320 V AC | Предохранитель на входе (внутр.)3.0 A F (6,3 x 32 мм) | Пусковой токмакс. 10 A |
Описание
Источник питания FieldPower®, IP65, в комплексном состоянии, 0,416666667, 24 V, DC, Клемма с соединением путем прорезания изоляции, PUSH IN, M12, A-кодировка
Технические характеристики FP PRO TOP3 24/10 2P 2743440000
| Гарантия | 12 месяцев |
|---|---|
| Технология соединения | Клемма с соединением путем прорезания изоляции |
Вход
| Диапазон входного напряжения перем. тока | 3 x 320...3 x 575 В перем. тока / 2 x 360...2 x 575 В перем. тока |
|---|---|
| Диапазон входного напряжения пост. тока | 450...800 В DC (макс. 500 В DC согласно UL 508) |
| Диапазон частот перем. тока | 45…65 Hz |
| Защита от перенапряжения | Варистор |
| Потребляемый ток, перем. ток | 0,7 A @ 400 V DC / 0,8 A @ 320 V AC |
| Предохранитель на входе (внутр.) | 3.0 A F (6,3 x 32 мм) |
| Пусковой ток | макс. 10 A |
| Рекомендуемый предохранитель | 2 - 3 A, Char. C |
Выход
| выходная мощность | 240 W |
|---|---|

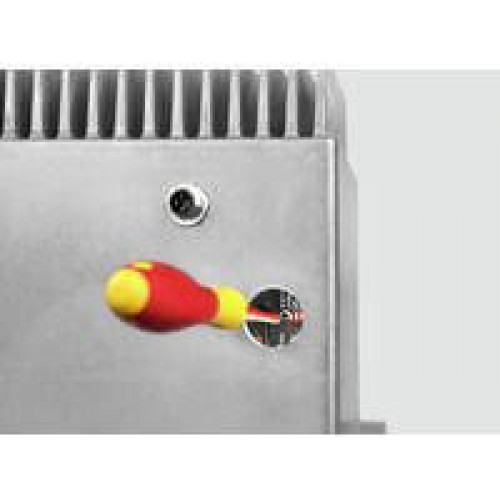

| Выходное напряжение, замечание | (регулируется с помощью потенциометра) |
| Выходное напряжение, макс. | 28,8 V |
| Выходное напряжение, мин. | 22,5 V |
| Номинальное выходное напряжение | 24 V DC ± 1 % |
| Номинальный выходной ток для Uном. | 10 A @ 60 °C |
| Регулируемый номинальный ток | Нет |
| Тип выходного напряжения | DC |

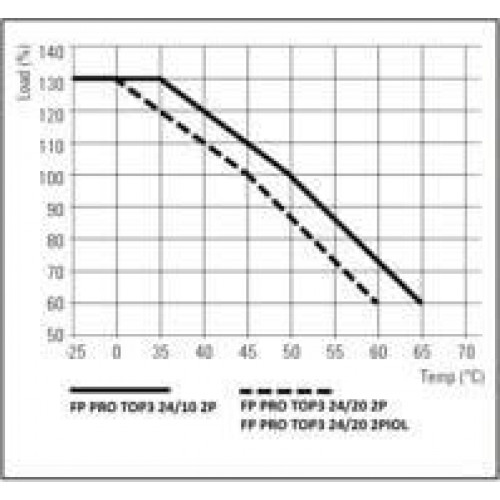

| Характеристика срабатывания | см. характеристическую кривую |
Номинальные данные согласно UL
| Номинальные параметры в соответствии с UL для контактных элементов: Rated voltage | 600 V |
|---|---|
| Номинальные параметры в соответствии с UL для контактных элементов: Номинальный ток | 30 A |
| Номинальные параметры в соответствии с UL для контактных элементов: Примечание. | для использования с проводами TC-ER, внесенными в реестр UL |
| Номинальные параметры в соответствии с UL для контактных элементов: Сечение соединения проводника, AWG, макс. | AWG 10 |
| Номинальные параметры в соответствии с UL для контактных элементов: Сечение соединения проводника, AWG, мин. | AWG 14 |
| Номинальные параметры в соответствии с UL для контактных элементов: Стандартный | UL 1059 |
| Номинальные параметры в соответствии с UL для штекерных разъемов: Rated voltage | 600 V |
| Номинальные параметры в соответствии с UL для штекерных разъемов: Номинальный ток | 20 A |
| Номинальные параметры в соответствии с UL для штекерных разъемов: Примечание. | для использования с проводами TC-ER, внесенными в реестр UL |
| Номинальные параметры в соответствии с UL для штекерных разъемов: Сечение соединения проводника, AWG, макс. | AWG 12 |
| Номинальные параметры в соответствии с UL для штекерных разъемов: Сечение соединения проводника, AWG, мин. | AWG 16 |
| Номинальные параметры в соответствии с UL для штекерных разъемов: Стандартный | UL 1059 |
Номинальные характеристики по IEC
| Номинальные параметры в соответствии с IEC для контактных элементов: Rated voltage | 800 V |
|---|---|
| Номинальные параметры в соответствии с IEC для контактных элементов: Номинальное импульсное напряжение | 8 kV |
| Номинальные параметры в соответствии с IEC для контактных элементов: Номинальный ток (3 нагруженных полюса) | 41 A |
| Номинальные параметры в соответствии с IEC для контактных элементов: Номинальный ток (4 нагруженных полюса) | 25 A |
| Номинальные параметры в соответствии с IEC для контактных элементов: Стандартный | IEC 60947-7-1, IEC 60947-7-2 |
| Номинальные параметры в соответствии с IEC для контактных элементов: Тип напряжения | Переменный ток, DC |
| Номинальные параметры в соответствии с IEC для штекера предохранителя: Number of phases | 3 |
| Номинальные параметры в соответствии с IEC для штекера предохранителя: Rated voltage | 36 V |
| Номинальные параметры в соответствии с IEC для штекера предохранителя: Номинальное импульсное напряжение | 6 kV |
| Номинальные параметры в соответствии с IEC для штекера предохранителя: Стандартный | IEC 61984, IEC 60947-7-3 |
| Номинальные параметры в соответствии с IEC для штекера предохранителя: Тип напряжения | Переменный ток |
| Номинальные параметры в соответствии с IEC для штекерных разъемов: Rated voltage | 690 V |
| Номинальные параметры в соответствии с IEC для штекерных разъемов: Номинальное импульсное напряжение | 8 kV |
| Номинальные параметры в соответствии с IEC для штекерных разъемов: Номинальный ток (3 нагруженных полюса) | 32 A |
| Номинальные параметры в соответствии с IEC для штекерных разъемов: Номинальный ток (4 нагруженных полюса) | 25 A |
| Номинальные параметры в соответствии с IEC для штекерных разъемов: Стандартный | IEC 60947-7-1, IEC 60947-7-2, IEC 61984 |
| Номинальные параметры в соответствии с IEC для штекерных разъемов: Тип напряжения | DC |
Общие данные
| Защита от короткого замыкания | Да, внутри |
|---|
Одобрения
| Институт (cULus) | CULUS |
|---|
Основные данные для заказа
| Исполнение | Источник питания FieldPower®, IP65, в комплексном состоянии, 0,416666667, 24 V, DC, Клемма с соединением путем прорезания изоляции, PUSH IN, M12, A-кодировка |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2743440000 |
| Тип | FP PRO TOP3 24/10 2P |

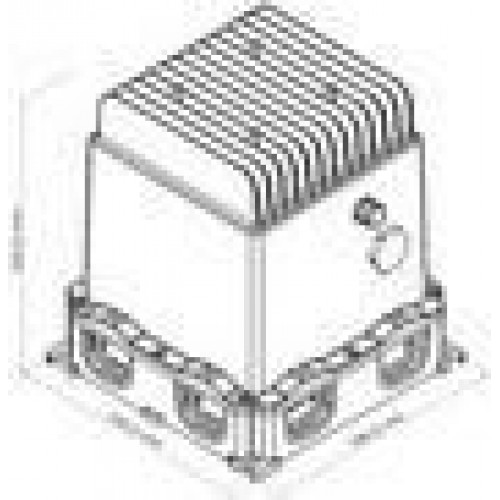

Размеры и массы
| Высота | 196 мм |
|---|---|
| Высота (в дюймах) | 7,717 дюйм |
| Глубина | 220 мм |
| Глубина (дюймов) | 8,661 дюйм |
| Масса нетто | 4 000 g |
| Ширина | 196 мм |
| Ширина (в дюймах) | 7,717 дюйм |
Температуры
| Влажность | 35…85%, без конденсации и замерзания |
|---|---|
| Рабочая температура | -25 °C...50 °C |
| Температура хранения | -10 °C...60 °C |
