FP PRO TOP3 24/20 2PIOL 2743460000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Технология соединенияКлемма с соединением путем прорезания изоляции	Диапазон входного напряжения перем. тока3 x 320...3 x 575 В перем. тока / 2 x 360...2 x 575 В перем. тока
Диапазон входного напряжения пост. тока450...800 В DC (макс. 500 В DC согласно UL 508)	Диапазон частот перем. тока45…65 Hz	Защита от перенапряженияВаристор
Потребляемый ток, перем. ток1,5 A @ 400 V DC / 2 A @ 320 V AC	Предохранитель на входе (внутр.)5 A F (6,3 x 32 мм)	Пусковой токмакс. 10 A

Все характеристики

Описание

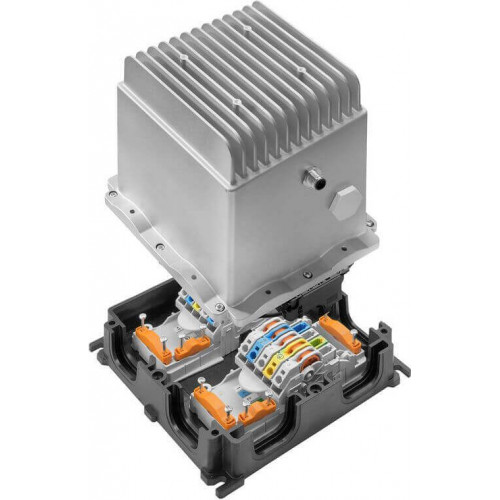

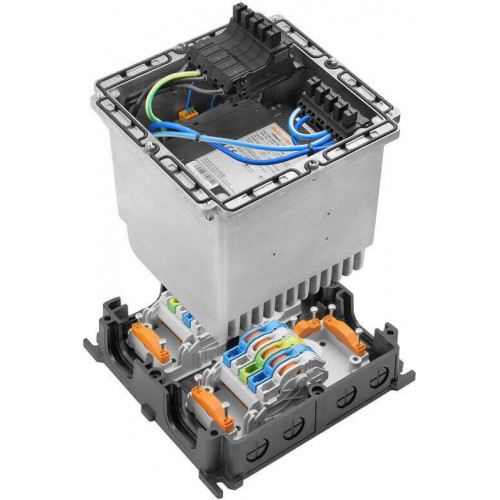

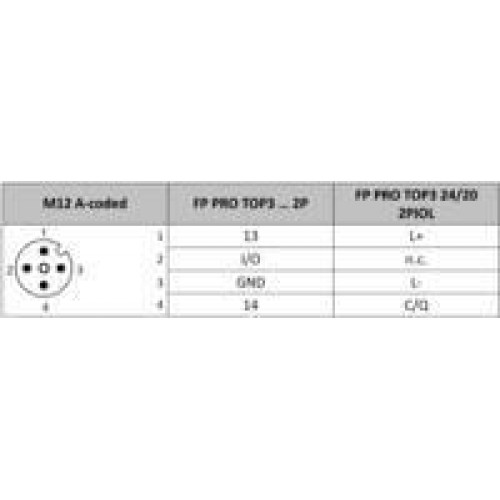

Источник питания FieldPower®, IP65, в закрытом состоянии, в комплексном состоянии, 20 A, 24 V, DC, Клемма с соединением путем прорезания изоляции, PUSH IN, A-кодировка M12 (IO-Link)

Блоки питания PROtop предлагают широкий спектр функций.

со многими преимуществами.

К ним относятся высокая энергоэффективность, выдающаяся мощность

резервы, высокая надежность и дополнительные возможности связи. PROtop также поддерживает прямое параллельное соединение.

с балансировкой нагрузки. С возможностью интеграции нашего

Источники питания PROtop для FieldPower®

система,

весь спектр функций становится доступным в полевых условиях –

со всеми преимуществами FieldPower®

модульная система.

Технические характеристики FP PRO TOP3 24/20 2PIOL 2743460000

Гарантия	12 месяцев
Технология соединения	Клемма с соединением путем прорезания изоляции

Вход

Диапазон входного напряжения перем. тока	3 x 320...3 x 575 В перем. тока / 2 x 360...2 x 575 В перем. тока
Диапазон входного напряжения пост. тока	450...800 В DC (макс. 500 В DC согласно UL 508)
Диапазон частот перем. тока	45…65 Hz
Защита от перенапряжения	Варистор
Потребляемый ток, перем. ток	1,5 A @ 400 V DC / 2 A @ 320 V AC
Предохранитель на входе (внутр.)	5 A F (6,3 x 32 мм)
Пусковой ток	макс. 10 A
Рекомендуемый предохранитель	3 - 5 A, Char C

Выход

выходная мощность	480 W

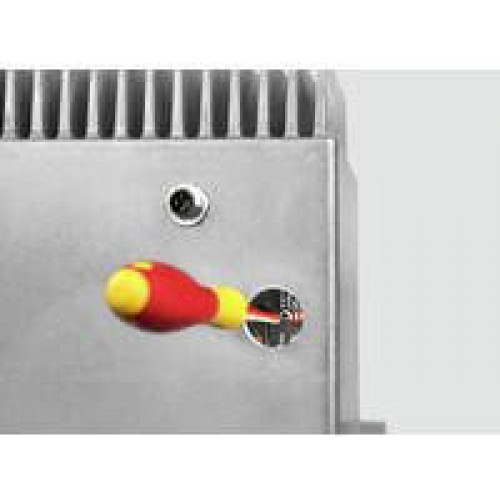

Выходное напряжение, замечание	(регулируется с помощью потенциометра)
Выходное напряжение, макс.	28,8 V
Выходное напряжение, мин.	22,5 V
Номинальное выходное напряжение	24 V DC ± 1 %
Номинальный выходной ток для Uном.	20 A @ 60 °C
Регулируемый номинальный ток	Нет
Тип выходного напряжения	DC

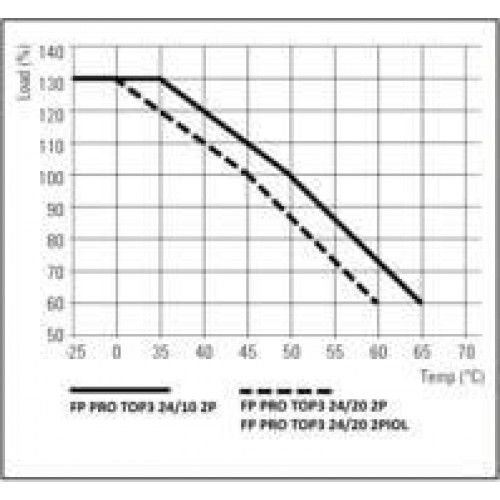

Характеристика срабатывания	см. характеристическую кривую

Номинальные данные согласно UL

Номинальные параметры в соответствии с UL для контактных элементов: Rated voltage	600 V
Номинальные параметры в соответствии с UL для контактных элементов: Номинальный ток	30 A
Номинальные параметры в соответствии с UL для контактных элементов: Примечание.	для использования с проводами TC-ER, внесенными в реестр UL
Номинальные параметры в соответствии с UL для контактных элементов: Сечение соединения проводника, AWG, макс.	AWG 10
Номинальные параметры в соответствии с UL для контактных элементов: Сечение соединения проводника, AWG, мин.	AWG 14
Номинальные параметры в соответствии с UL для контактных элементов: Стандартный	UL 1059
Номинальные параметры в соответствии с UL для штекерных разъемов: Rated voltage	600 V
Номинальные параметры в соответствии с UL для штекерных разъемов: Номинальный ток	20 A
Номинальные параметры в соответствии с UL для штекерных разъемов: Примечание.	для использования с проводами TC-ER, внесенными в реестр UL
Номинальные параметры в соответствии с UL для штекерных разъемов: Сечение соединения проводника, AWG, макс.	AWG 12
Номинальные параметры в соответствии с UL для штекерных разъемов: Сечение соединения проводника, AWG, мин.	AWG 16
Номинальные параметры в соответствии с UL для штекерных разъемов: Стандартный	UL 1059

Номинальные характеристики по IEC

Номинальные параметры в соответствии с IEC для контактных элементов: Rated voltage	800 V
Номинальные параметры в соответствии с IEC для контактных элементов: Номинальное импульсное напряжение	8 kV
Номинальные параметры в соответствии с IEC для контактных элементов: Номинальный ток (3 нагруженных полюса)	41 A
Номинальные параметры в соответствии с IEC для контактных элементов: Номинальный ток (4 нагруженных полюса)	25 A
Номинальные параметры в соответствии с IEC для контактных элементов: Стандартный	IEC 60947-7-1, IEC 60947-7-2
Номинальные параметры в соответствии с IEC для контактных элементов: Тип напряжения	Переменный ток, DC
Номинальные параметры в соответствии с IEC для штекера предохранителя: Number of phases	3
Номинальные параметры в соответствии с IEC для штекера предохранителя: Rated voltage	36 V
Номинальные параметры в соответствии с IEC для штекера предохранителя: Номинальное импульсное напряжение	6 kV
Номинальные параметры в соответствии с IEC для штекера предохранителя: Стандартный	IEC 61984, IEC 60947-7-3
Номинальные параметры в соответствии с IEC для штекера предохранителя: Тип напряжения	Переменный ток
Номинальные параметры в соответствии с IEC для штекерных разъемов: Rated voltage	690 V
Номинальные параметры в соответствии с IEC для штекерных разъемов: Номинальное импульсное напряжение	8 kV
Номинальные параметры в соответствии с IEC для штекерных разъемов: Номинальный ток (3 нагруженных полюса)	32 A
Номинальные параметры в соответствии с IEC для штекерных разъемов: Номинальный ток (4 нагруженных полюса)	25 A
Номинальные параметры в соответствии с IEC для штекерных разъемов: Стандартный	IEC 60947-7-1, IEC 60947-7-2, IEC 61984
Номинальные параметры в соответствии с IEC для штекерных разъемов: Тип напряжения	DC

Общие данные

Защита от короткого замыкания	Да, внутри

Одобрения

Институт (cULus)	CULUS

Основные данные для заказа

Исполнение	Источник питания FieldPower®, IP65, в закрытом состоянии, в комплексном состоянии, 20 A, 24 V, DC, Клемма с соединением путем прорезания изоляции, PUSH IN, A-кодировка M12 (IO-Link)
Кол.	1 Шт.
Номер для заказа	2743460000
Тип	FP PRO TOP3 24/20 2PIOL

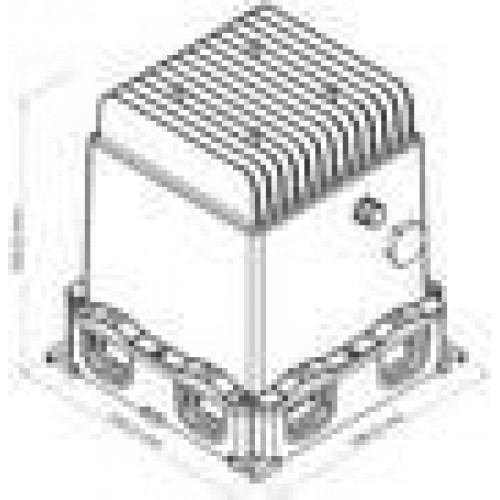

Размеры и массы

Высота	196 мм
Высота (в дюймах)	7,717 дюйм
Глубина	220 мм
Глубина (дюймов)	8,661 дюйм
Масса нетто	4 256 g
Ширина	196 мм
Ширина (в дюймах)	7,717 дюйм

Температуры

Влажность	35…85%, без конденсации и замерзания
Рабочая температура	-25 °C...45 °C
Температура хранения	-10 °C...60 °C
