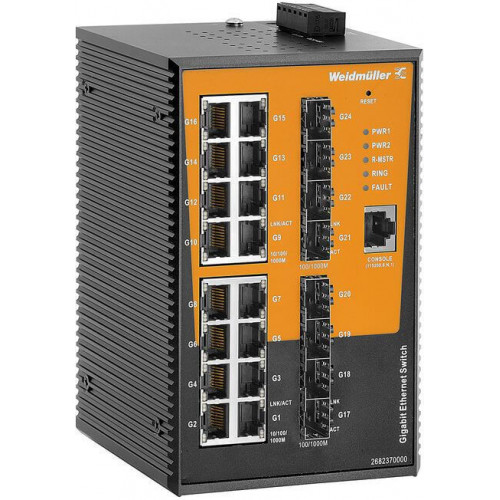

IE-SW-AL24M-16GT-8GESFP 2682370000

Популярный

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

MTBF: В соответствии со стандартомTelcordia SR-332	MTBF: Время работы (часы), мин.507 660 h	Вибрацияпо стандарту IEC 60068-2-6
Вид защитыIP30	Гарантия12 месяцев	Интерфейс пульт-портRS-232 (соединение RJ45)
Кнопка сброса функции<5 сек.: перезагрузка системы и сброс IP-адреса локальной сети до заводских настроек, >5 сек.: заводская установка, Примечание: поведение кнопки сброса можно настроить через веб-интерфейс	Количество портов16 x RJ45, 8x 100/1000BaseSFP Slot	Коммутаторmanaged

Все характеристики

Описание

Управляемый коммутатор сетевой, Gigabit Ethernet, количество портов: 16 x RJ45, 8x 100/1000BaseSFP Slot, IP30, -40 °C...75 °C

Технические характеристики IE-SW-AL24M-16GT-8GESFP 2682370000

MTBF: В соответствии со стандартом	Telcordia SR-332
MTBF: Время работы (часы), мин.	507 660 h
Вибрация	по стандарту IEC 60068-2-6
Вид защиты	IP30
Гарантия	12 месяцев
Интерфейс пульт-порт	RS-232 (соединение RJ45)
Кнопка сброса функции	<5 сек.: перезагрузка системы и сброс IP-адреса локальной сети до заводских настроек, >5 сек.: заводская установка, Примечание: поведение кнопки сброса можно настроить через веб-интерфейс
Количество портов	16 x RJ45, 8x 100/1000BaseSFP Slot
Коммутатор	managed
Контакт аварийной сигнализации	1 релейный выход с нагрузочной способностью по току 1 А при 24 В DC
Контроль параметров	SNMP v1/v2c/v3, Протокол обнаружения топологии канального уровня (LLDP), Port mirroring (local, remote), Статистика портов, Мониторинг портов, Syslog, RMON (удаленный мониторинг), Предупреждение на основе событий по эл. почте, Предупреждение на основе событий через реле, Предупреждение на основе событий через SNMP-ловушку, Диагностика Ethernet-кабеля на портах RJ-45
Конфигурация устройства	Веб-браузер (HTTP/HTTPS), SNMP v1/v2c/v3, Comm2nd Line Interface (Telnet/SSH), Локальный последовательный консольный порт (RS-232 через порт RJ-45), Загрузка файла конфигурации через веб-интерфейс, сервер TFTP или внешний модуль резервного копирования
Норма безопасности	UL 61010-1, UL 61010-2-201
Нормы по ЭМС	EN 55032, EN 55024, FCC Part 15 Subpart B Class A, IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV, IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m, IEC 61000-4-4, электрические быстрые переходные процессы (пачки): питание: 0,5 кВ; сигнал: 0,5 кВ, IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV, IEC 61000-4-6 CS: 3 Vrms
Основной материал корпуса	Металл
Передача данных	Store and Forward
Период времени	5 лет
Поддержка примышленного протокола	Устройство PROFINET в соотв. с классом соответствия B, EtherNet/IP, Modbus/TCP slave
Порты RJ45	10/100/1000BaseT(X), auto negotiation, Полно-/полудуплексный режим, Соединение Auto MDI/MDI-X
Резервирование в сети	Протокол связующих деревьев (STP), Протокол высокоскоростных связующих деревьев (RSTP), Протокол множественных связующих деревьев (MSTP), Технология O-Ring (время восстановления <30 мс), Технология O-Chain (время восстановления <30 мс), Протокол управления агрегированием каналов (LACP), Быстрое восстановление, Media Redundancy Protocol (MRP-client)
Свободное падение	Соответствует стандарту IEC 60068-2-31
Скорость	Gigabit Ethernet
Стандартный	IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3z для 1000BaseX, IEEE 802.3x для управления потоками данных, IEEE 802.3ad для канала связи порта с LACP, IEEE 802.1D для протокола связующего дерева, IEEE 802.1w для протокола Rapid STP, IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP), IEEE 802.1p для класса обслуживания, IEEE 802.1Q для VLAN-тегирования, IEEE 802.1X для аутентификации, IEEE 802.1AB для протокола обнаружения топологии канального уровня (LLDP), IEEE 1588 PTPv2 for time synchronization
Стекловолоконные порты	100/1000Base SFP Slot
Ударная нагрузка	по стандарту IEC 60068-2-27
Управление IP-адресами	Статический, DHCP-клиент, DHCP-сервер (на основе порта, на основе пула), DHCP Option 82, Ретрансляция DHCP
Управление потоком	IEEE 802.3x Управление потоком
Управление синхронизацией времени	SNTP-сервер, SNTP-клиент, PTPv2
Фильтр сетевого трафика	Качество услуги (QoS), VLAN на основе меток, GVRP (протокол регистрации GARP VLAN), IGMP v2/v3, Ограничение передачи трафика
Функции безопасности	Сегментация VLAN, Вкл./выкл. порты, Проверка подлинности пользователя TACACS+ и IEEE 802.1X, Автопредотвращение DoS/DDoS, Access Control List, DHCP snooping, Защита от образования петель, Управление безопасностью доступа с использованием конфигурации уровня привилегий для разных пользовательских ролей

Дополнительные технические данные

Вид монтажа	DIN-рейка

Окружающие условия

Рабочая высота: Высота, макс.	2 000 м
Рабочая высота: Примечание.	в соотв. с UL
Рабочая температура, макс.	75 °C
Рабочая температура, мин.	-40 °C
Температура хранения, макс.	85 °C
Температура хранения, мин.	-40 °C

Основные данные для заказа

Исполнение	Управляемый коммутатор сетевой, Gigabit Ethernet, Количество портов: 16 x RJ45, 8x 100/1000BaseSFP Slot, IP30, -40 °C...75 °C
Кол.	1 Шт.
Номер для заказа	2682370000
Тип	IE-SW-AL24M-16GT-8GESFP

Размеры и массы

Высота	154 мм
Высота (в дюймах)	6,063 дюйм
Глубина	108,5 мм
Глубина (дюймов)	4,272 дюйм
Масса нетто	1 290 g
Ширина	96,4 мм
Ширина (в дюймах)	3,795 дюйм

Температуры

Влажность	5 - 95 % (без конденсации)
Рабочая температура	-40 °C...75 °C
Температура хранения	-40 °C...85 °C

Характеристики коммутаторов

VLAN-ID макс.	4 095
VLAN-ID мин.	1
Количество групп IGMP на каждую сеть VLAN	256
Макс. кол-во доступных VLAN	4 096
Очередности по приоритету	8
Поддержка Jumbo-кадров	до 9,6 КБ
Полоса пропускания объединительной платы	48 Gbit/s
Размер пакетного буфера	4 Мбит
Размер таблицы MAC	8 K

Электропитание

Диапазон напряжения питания: Напряжение, макс.	52,8 V
Диапазон напряжения питания: Напряжение, мин.	10,8 V
Диапазон напряжения питания: Тип напряжения	DC
Защита от перегрузки по току	Да
Потребляемый ток: Напряжение	24 V
Потребляемый ток: Ток	0,84 A
Соединение	1 съемный 6-полюсный клеммный блок
