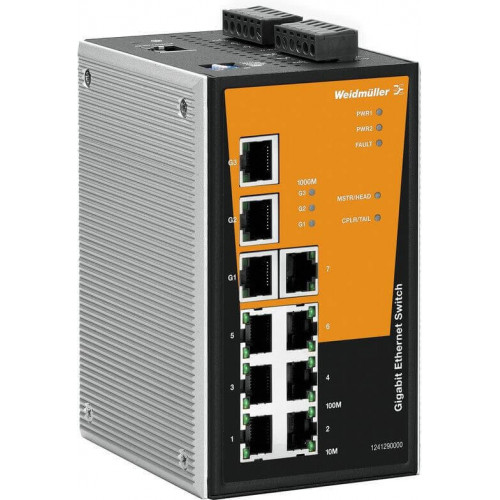

IE-SW-PL10MT-3GT-7TX 1286930000
Характеристики
| MIBMIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 | MTBF: В соответствии со стандартомTelcordia (Bellcore), GB | MTBF: Время работы (часы), мин.911 314 h |
| Взрывоопасные областиUL/cUL, класс I раздел 2, группы A, B, C и D, ATEX, зона 2 Ex nA nC IIC T4 Gc | Вибрацияпо стандарту IEC 60068-2-6 | Вид защитыIP30 |
| Гарантия12 месяцев | Интерфейс пульт-портRS-232 | Количество портов3 * RJ45 10/100/1000BaseT(X), 7 * RJ45 10/100BaseT(X) |
Описание
Управляемый коммутатор сетевой, Fast/Gigabit Ethernet, количество портов: 3 * RJ45 10/100/1000BaseT(X), 7 * RJ45 10/100BaseT(X), IP30, -40 °C...75 °C
Premium Line Weidmüller состоит из высококачественных коммутаторов с расширенными функциями управления и безопасности. Подходит для сетевых решений
с жесткими требованиями. Оборудование может поставляться с портами Fast Ethernet или Gigabit Ethernet.
Благодаря передовой технологии кольцевого резервирования (время восстановления ≤ 20 мс) эти устройства позволяют повысить надежность и доступность
промышленных сетей. Устанавливаемое в виде опции
приемопередающее устройство SFP обеспечивает высокую степень гибкости. Версии Gigabit допускается
использовать в сетях с интенсивным трафиком
• Управляемые версии Fast Ethernet в высококачественном металлическом корпусе (IP 30)
• Версии с 10 или 18 портами и восходящими гигабитными портами
• Полный коммутатор Gigabit с 9 портами
• Поддерживает все стандартные протоколы на базе
TCP/IP в промышленных сетях (например, Ethernet/IP,
Modbus/TCP)
• Комплексные механизмы резервирования (время
восстановления ≤ 20 мс) повышают надежность в сетевых кольцевых структурах
• Сертификаты: CE, FCC, cULus, класс I Div. 2 / ATEX,
DNV / GL
Технические характеристики IE-SW-PL10MT-3GT-7TX 1286930000
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
|---|---|
| MTBF: В соответствии со стандартом | Telcordia (Bellcore), GB |
| MTBF: Время работы (часы), мин. | 911 314 h |
| Взрывоопасные области | UL/cUL, класс I раздел 2, группы A, B, C и D, ATEX, зона 2 Ex nA nC IIC T4 Gc |
| Вибрация | по стандарту IEC 60068-2-6 |
| Вид защиты | IP30 |
| Гарантия | 12 месяцев |
| Интерфейс пульт-порт | RS-232 |
| Количество портов | 3 * RJ45 10/100/1000BaseT(X), 7 * RJ45 10/100BaseT(X) |
| Коммутатор | managed |
| Контакт аварийной сигнализации | 2 релейных выхода с нагрузочной способностью по току 1 А при 24 В DC |
| Контроль параметров | SNMP v1/v2c/v3, Протокол обнаружения топологии канального уровня (LLDP), Зеркалирование портов, Статистика портов, Мониторинг портов, Syslog, RMON (удаленный мониторинг), Предупреждение на основе событий по эл. почте, Предупреждение на основе событий через реле, Предупреждение на основе событий через SNMP-ловушку |
| Конфигурация устройства | Веб-браузер (HTTP/HTTPS), SNMP v1/v2c/v3, Консоль Telnet, Локальный последовательный консольный порт (RS-232 через порт RJ-45), Средство Windows |
| Норма безопасности | UL 508, UL 60950-1, EN 60950-1 |
| Нормы по ЭМС | EN 55032, EN 55024, CISPR 32, FCC Part 15 Subpart B Class A, IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV, IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m, IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV, IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV, IEC 61000-4-6 CS: 10 V, EN 61000-4-8 |
| Основной материал корпуса | Металл |
| Передача данных | Store and Forward |
| Период времени | 5 лет |
| Поддержка примышленного протокола | Устройство PROFINET в соотв. с классом соответствия B, EtherNet/IP, Modbus/TCP slave |
| Порты RJ45 | 10/100BaseT(X), 10/100/1000BaseT(X), auto negotiation |
| Резервирование в сети | Протокол связующих деревьев (STP), Протокол высокоскоростных связующих деревьев (RSTP), Технология Turbo Ring (время восстановления <20/50 мс при использовании интерфейса Fast/Gigabit Ethernet), Технология Turbo-Chain (время восстановления <20/50 мс при использовании интерфейса Fast/Gigabit Ethernet), Протокол управления агрегированием каналов (LACP) |
| Светодиодная индикация | PWR1, PWR2, FAULT, 10/100M (TP-Port), 1000M (Gigabit-Port), MSTR/HEAD, CPLR/TAIL |
| Свободное падение | По стандарту IEC 60068-2-32 |
| Скорость | Fast/Gigabit Ethernet |
| Стандартный | IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), IEEE 802.3ab для 1000BaseT(X), IEEE 802.3x для управления потоками данных, IEEE 802.1D-2004 для протокола связующего дерева, IEEE 802.1w для протокола Rapid STP, IEEE 802.1Q для VLAN-тегирования, IEEE 802.1p для класса обслуживания, IEEE 802.1X для аутентификации, IEEE 802.3ad для канала связи порта с LACP |
| Ударная нагрузка | по стандарту IEC 60068-2-27 |
| Управление IP-адресами | Статический, BootP, RARP, DHCP-клиент, DHCP-сервер (на основе порта), DHCP-опция 82 (агент-ретранслятор) |
| Управление потоком | IEEE 802.3x Управление потоком, Управление потоком - Back-Pressure |
| Управление синхронизацией времени | SNTP-клиент, NTP-клиент, PTPv1 |
| Фильтр сетевого трафика | Качество услуги (QoS), VLAN на основе меток, VLAN на основе портов, IGMP v1/v2, GMRP, Ограничение передачи трафика |
| Функции безопасности | Сегментация VLAN, Вкл./выкл. порты, Управление доступом (с использованием портов через IEEE 802.1X), Список управления доступом (на основе протокола управления доступом к среде), Защита от образования петель, Проверка подлинности пользователя TACACS+ и IEEE 802.1X |
| Функциональный блок DIP-переключатель | Turbo-Ring, Master, Coupler, Reserve |
| Цифровые входы | 2 входа с одинаковой массой, с гальванической развязкойот +13 до +30 В для логического “1”от -30 до +3 В для логического “0”Макс. входной ток: 8 мА |
Дополнительные технические данные
| Вид монтажа | DIN-рейка, Панель (с опциональным монтажным комплектом) |
|---|
Окружающие условия
| Рабочая температура, макс. | 75 °C |
|---|---|
| Рабочая температура, мин. | -40 °C |
| Температура хранения, макс. | 85 °C |
| Температура хранения, мин. | -40 °C |
Основные данные для заказа
| Исполнение | Управляемый коммутатор сетевой, Fast/Gigabit Ethernet, Количество портов: 3 * RJ45 10/100/1000BaseT(X), 7 * RJ45 10/100BaseT(X), IP30, -40 °C...75 °C |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1286930000 |
| Тип | IE-SW-PL10MT-3GT-7TX |
Размеры и массы
| Высота | 135 мм |
|---|---|
| Высота (в дюймах) | 5,315 дюйм |
| Глубина | 107 мм |
| Глубина (дюймов) | 4,213 дюйм |
| Масса нетто | 1 170 g |
| Ширина | 80,2 мм |
| Ширина (в дюймах) | 3,157 дюйм |
Температуры
| Влажность | 5 - 95 % (без конденсации) |
|---|---|
| Рабочая температура | -40 °C...75 °C |
| Температура хранения | -40 °C...85 °C |
Характеристики коммутаторов
| VLAN-ID макс. | 4 094 |
|---|---|
| VLAN-ID мин. | 1 |
| Группы IGMP | 256 |
| Макс. кол-во доступных VLAN | 64 |
| Очередности по приоритету | 4 |
| Полоса пропускания объединительной платы | 7,4 Gbit/s |
| Размер пакетного буфера | 1 Мбит |
| Размер таблицы MAC | 8 K |
Электропитание
| Диапазон напряжения питания: Напряжение, макс. | 45 V |
|---|---|
| Диапазон напряжения питания: Напряжение, мин. | 12 V |
| Диапазон напряжения питания: Тип напряжения | DC |
| Защита от перегрузки по току | имеется |
| Потребляемый ток: Напряжение | 24 V |
| Потребляемый ток: Ток | 0,65 A |
| Соединение | 2 съемных 6-полюсных клеммных блока |
