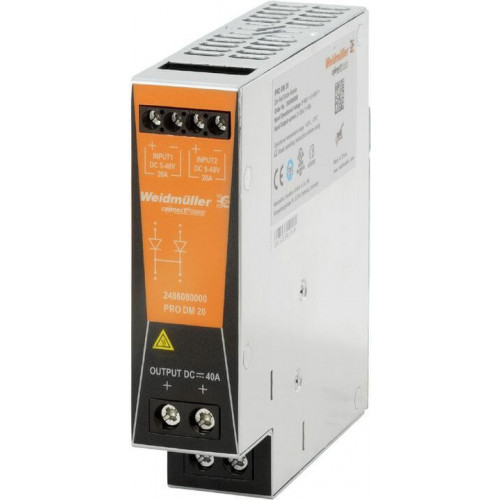

PRO DM 20 2486080000
Популярный
Характеристики
| Гарантия12 месяцев | Количество клемм4 (1+, 2+, 1-, 2-) | Лезвие отвертки0,8 x 4,0, PZ 1 |
| Надежное разъединение / Защита от поражения электрическим токомVDE 0100-410 / согласно DIN 57100-410 | Оснащение электронным оборудованиемсогласно EN 50178 / VDE 0160 | Сечение подключаемого провода, AWG/кило (кр. мил), мин.26 |
| Сечение подключаемого провода, AWG/кило(кр. мил), макс.10 | Сечение подключаемого провода, гибкого, макс.4 mm2 | Сечение подключаемого провода, гибкого, мин.0,22 mm2 |
Описание
Диодный модуль, 24 В DC
Технические характеристики PRO DM 20 2486080000
| Гарантия | 12 месяцев |
|---|---|
| Количество клемм | 4 (1+, 2+, 1-, 2-) |
| Лезвие отвертки | 0,8 x 4,0, PZ 1 |
| Надежное разъединение / Защита от поражения электрическим током | VDE 0100-410 / согласно DIN 57100-410 |
| Оснащение электронным оборудованием | согласно EN 50178 / VDE 0160 |
| Сечение подключаемого провода, AWG/кило (кр. мил), мин. | 26 |
| Сечение подключаемого провода, AWG/кило(кр. мил), макс. | 10 |
| Сечение подключаемого провода, гибкого, макс. | 4 mm2 |
| Сечение подключаемого провода, гибкого, мин. | 0,22 mm2 |
| Сечение подключаемого провода, жесткого, макс. | 6 mm2 |
| Сечение подключаемого провода, жесткого, мин. | 0,18 mm2 |
| Технология соединения | Винтовое соединение |
| Электрооборудование машин | согласно EN 60204 |
Вход
| Входной ток | 2 ? 24 A (-40 °C ~ +45 °C), 2 ? 20 A (+45 °C ~ +60 °C), 2 ? 15 A (+70 °C) |
|---|---|
| Диапазон входного напряжения пост. тока | 0...60 V DC |
| Номинальное входное напряжение | 24 В DC |
| Номинальное энергопотребление | 480 VA |
| Предохранитель на входе (внутр.) | Нет |
Выход
| выходная мощность | 932 W |
|---|---|
| Выходной ток, макс. | 40 A |
| Защита от обратного напряжения | Да |
| Непрерывный выходной ток при Uномин. | 1 ? 48 A (-40 °C ~ +45 °C), 1 ? 40 A (+45 °C ~ +60 °C), 1 ? 30 A (+70 °C) |
| Номинальное выходное напряжение | VВХ.-тип. 0,7 В |
| Остаточная пульсация, выбросы при разъединении | В зависимости от используемых источников питания |
Зажимаемые провода (расчетное соединение)
| Момент затяжки, макс. | 0,6 Nm |
|---|---|
| Момент затяжки, мин. | 0,5 Nm |
Координация изоляции
| Изоляция выходного напряжения / заземление | 0,5 kV |
|---|---|
| Класс защиты | III, без соединения PE, для безопасного сверхнизкого напряжения (SELV) |
| Разделение выходного напряжения / заземления | 0,5 kV |
Общие данные
| MTBF: Выходная мощность | 480 W |
|---|---|
| MTBF: Напряжение на входе | 24 V |
| MTBF: Температура окружающей среды | 25 °C |
| MTBF: Цикл нагрузки | 1 |
| Защита от короткого замыкания | Нет |
| Исполнение корпуса | Металл, коррозионно-устойчивый |
| КПД | > 97 % @ 24 В входное напряжение |
| Положение установки, указание по монтажу | Горизонтально на монтажной рейке TS35. Зазор 50 мм сверху и снизу для цирк. воздуха. Можно монтировать бок о бок, без просвета. |
| Ухудшение параметров | > 60°C / 75% load @ 70°C |
Одобрения
| Институт (cULus) | CULUS |
|---|
Основные данные для заказа
| Исполнение | Диодный модуль, 24 В DC |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2486080000 |
| Тип | PRO DM 20 |
Размеры и массы
| Высота | 125 мм |
|---|---|
| Высота (в дюймах) | 4,921 дюйм |
| Глубина | 125 мм |
| Глубина (дюймов) | 4,921 дюйм |
| Масса нетто | 552 g |
| Ширина | 32 мм |
| Ширина (в дюймах) | 1,26 дюйм |
Температуры
| Влажность | Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата |
|---|---|
| Рабочая температура | -40 °C...70 °C |
| Температура хранения | -40 °C...85 °C |
ЭМС / Ударопрочность / Вибропрочность
| Вибростойкость IEC 60068-2-6 | 2,3 г (на DIN-рейке) |
|---|---|
| Испытание на устойчивость к помехам по | EN 55022, EN 55024, EN 61000-3-2,-3, EN 61000-4-2 (электростатические разряды)|EN 61000-4-3 и EN 61000-4-8 (электромагнитные поля)|EN 61000-4-4 (импульсные помехи)|EN 61000-4-5 (импульсные помехи большой энергии)|EN 61000-4-6 (кондуктивные помехи) |
| Ударопрочность IEC 60068-2-27 | 30 g во всех направлениях |
