PRO RM 40 2486110000
Популярный
Характеристики
| Гарантия12 месяцев | Количество клемм4 (+,+,?,?) | Сечение подключаемого провода, AWG/кило (кр. мил), мин.22,24 |
| Сечение подключаемого провода, AWG/кило(кр. мил), макс.6,16 | Сечение подключаемого провода, гибкого, макс.16 mm2 | Сечение подключаемого провода, гибкого, мин.0,5 mm2 |
| Сечение подключаемого провода, жесткого, макс.16 mm2,1,5 mm2 | Сечение подключаемого провода, жесткого, мин.0,2 mm2 | Технология соединенияВставное винтовое соединение,Винтовое соединение,Вставное винтовое соединение,PUSH IN |
Описание

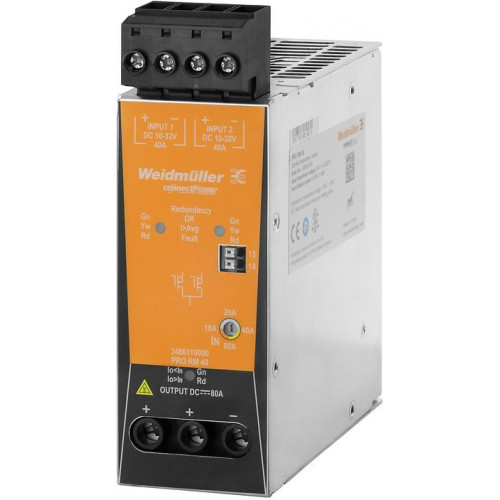

Резервный модуль, 24 В DC
Технические характеристики PRO RM 40 2486110000
| Гарантия | 12 месяцев |
|---|---|
| Количество клемм | 4 (+,+,?,?) |
| Сечение подключаемого провода, AWG/кило (кр. мил), мин. | 22,24 |
| Сечение подключаемого провода, AWG/кило(кр. мил), макс. | 6,16 |
| Сечение подключаемого провода, гибкого, макс. | 16 mm2 |
| Сечение подключаемого провода, гибкого, мин. | 0,5 mm2 |
| Сечение подключаемого провода, жесткого, макс. | 16 mm2,1,5 mm2 |
| Сечение подключаемого провода, жесткого, мин. | 0,2 mm2 |
| Технология соединения | Вставное винтовое соединение,Винтовое соединение,Вставное винтовое соединение,PUSH IN |
Вход
| Входной ток | 2 ? 48 A (-40 °C ~ +45 °C), 2 ? 40 A (+45 °C ~ +60 °C), 2 ? 30 A (+70 °C) |
|---|---|
| Диапазон входного напряжения пост. тока | 10 … 32 V DC |
| Номинальное входное напряжение | 24 В DC |
| Номинальное энергопотребление | 960 VA |
Выход
| выходная мощность | 1 907,2 W |
|---|---|
| Выходное напряжение, макс. | 32 V |
| Выходное напряжение, мин. | 9,84 V |
| Выходной ток, макс. | 96 A |
| Непрерывный выходной ток при Uномин. | 1 ? 96 A (-40 °C ~ +45 °C), 1 ? 80 A (+45 °C ~ +60 °C), 1 ? 60 A (+70 °C) |
| Номинальное выходное напряжение | VINPUT-typ. 0.16 V |
| Номинальный ток выходной нагрузки при 24 В пост. тока | 1 ? 96 A (-40 °C ~ +45 °C), 1 ? 80 A (+45 °C ~ +60 °C), 1 ? 60 A (+70 °C) |
Данные соединения (сигнал)
| Сечение гибкого проводного соединения (сигнал), макс. | 1,5 mm2 |
|---|---|
| Сечение гибкого проводного соединения (сигнал), мин. | 0,2 mm2 |
Зажимаемые провода (расчетное соединение)
| Момент затяжки, макс. | 1,5 Nm |
|---|
Координация изоляции
| Изоляция выходного напряжения / заземление | 0,5 kV |
|---|---|
| Класс защиты | III, без соединения PE, для безопасного сверхнизкого напряжения (SELV) |
| Разделение выходного напряжения / заземления | 0,5 kV |
Общие данные
| MTBF: Выходная мощность | 960 W |
|---|---|
| MTBF: Напряжение на входе | 24 V |
| MTBF: Температура окружающей среды | 25 °C |
| MTBF: Цикл нагрузки | 1 |
| Защита от короткого замыкания | Нет |
| КПД | > 98% |
| Положение установки, указание по монтажу | Горизонтально на монтажной рейке TS35. Зазор 50 мм сверху и снизу для цирк. воздуха. Можно монтировать бок о бок, без просвета. |
| Ухудшение параметров | > 60°C / 75% @ 70°C |
Одобрения
| Институт (cULus) | CULUS |
|---|
Основные данные для заказа
| Исполнение | Резервный модуль, 24 В DC |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2486110000 |
| Тип | PRO RM 40 |
Размеры и массы
| Высота | 130 мм |
|---|---|
| Высота (в дюймах) | 5,118 дюйм |
| Глубина | 125 мм |
| Глубина (дюймов) | 4,921 дюйм |
| Масса нетто | 750 g |
| Ширина | 52 мм |
| Ширина (в дюймах) | 2,047 дюйм |
Температуры
| Влажность | Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата |
|---|---|
| Рабочая температура | -40 °C...70 °C |
| Температура хранения | -40 °C...85 °C |
ЭМС / Ударопрочность / Вибропрочность
| Вибростойкость IEC 60068-2-6 | 2,3 г (на DIN-рейке) |
|---|---|
| Ударопрочность IEC 60068-2-27 | 30 g во всех направлениях |
