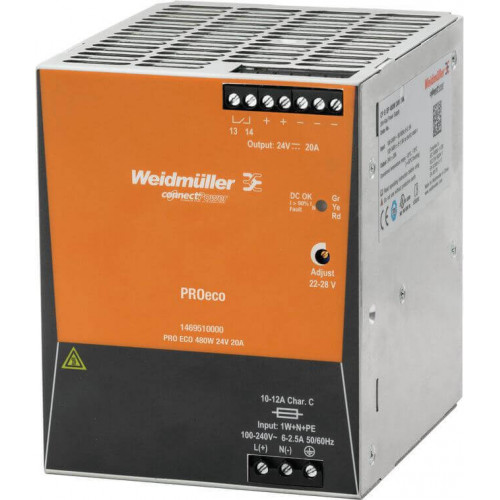

PRO ECO 480W 24V 20A 1469510000
Популярный
Характеристики
| Гарантия12 месяцев | Изолирующие трансформаторы безопасности для импульсных блоков питанияПо стандарту EN 61558-2-16 | Количество клемм3 для L/N/PE |
| Малое по условиям безопасности напряжениеSELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1 | Надежное разъединение / Защита от поражения электрическим токомVDE 0100-410 / согласно DIN 57100-410 | Оснащение электронным оборудованиемсогласно EN 50178 / VDE 0160 |
| Сечение подключаемого провода, AWG/кило (кр. мил), мин.26 | Сечение подключаемого провода, AWG/кило(кр. мил), макс.12 | Сечение подключаемого провода, гибкого, макс.2,5 mm2 |
Описание
Источник питания регулируемый, 24 V
Технические характеристики PRO ECO 480W 24V 20A 1469510000
| Гарантия | 12 месяцев |
|---|---|
| Изолирующие трансформаторы безопасности для импульсных блоков питания | По стандарту EN 61558-2-16 |

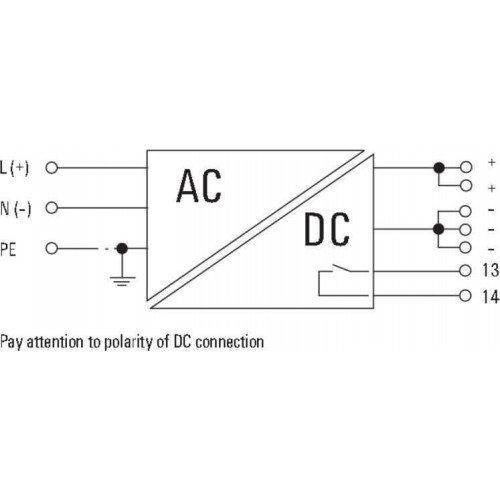

| Количество клемм | 3 для L/N/PE |
| Малое по условиям безопасности напряжение | SELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1 |
| Надежное разъединение / Защита от поражения электрическим током | VDE 0100-410 / согласно DIN 57100-410 |
| Оснащение электронным оборудованием | согласно EN 50178 / VDE 0160 |
| Сечение подключаемого провода, AWG/кило (кр. мил), мин. | 26 |
| Сечение подключаемого провода, AWG/кило(кр. мил), макс. | 12 |
| Сечение подключаемого провода, гибкого, макс. | 2,5 mm2 |
| Сечение подключаемого провода, гибкого, мин. | 0,5 mm2 |
| Сечение подключаемого провода, жесткого, макс. | 6 mm2 |
| Сечение подключаемого провода, жесткого, мин. | 0,5 mm2 |
| Технология соединения | Винтовое соединение |
| Электрооборудование машин | согласно EN 60204 |
Вход

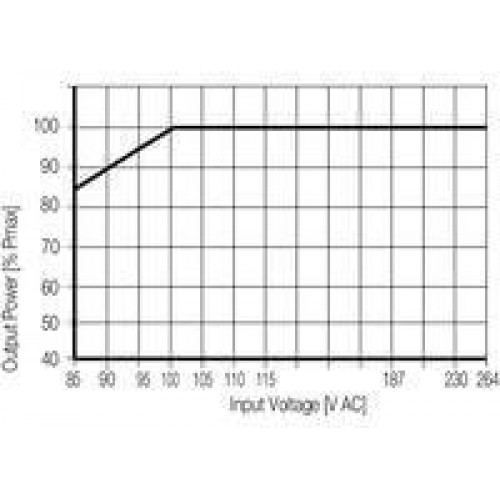

| Диапазон входного напряжения перем. тока | 85…264 В перем. тока (снижение номинальных значений при 100 В перем. тока) |
|---|---|

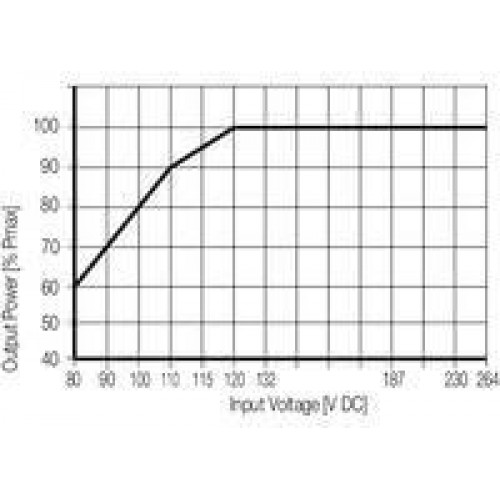

| Диапазон входного напряжения пост. тока | 80…370 В DC (ухудшение характеристик при 120 В DC) |
| Диапазон частот перем. тока | 47...63 Гц |
| Защита от перенапряжений Вход | Варистор |
| Номинальное входное напряжение | 100...240 В перем. тока |
| Номинальное энергопотребление | 527,5 VA |
| Потребляемый ток, перем. ток | 2,37 A @ 230 V AC / 5,2 A @ 110 V AC |
| Потребляемый ток, пост. ток | 1,55 A @ 370 V DC / 4,65 A @ 120 V DC |
| Предохранитель на входе (внутр.) | Да |
| Пусковой ток | макс. 5 A |
| Рекомендуемый предохранитель | 6 A / DI, плавкий предохранитель16 A, симв. B, линейный защитный автомат6…8 A, характ. C, линейный защитный автомат |
| Частота на входе, макс. | 47...63 Гц |
Выход
| Возможность параллельной работы | да, макс. 3 |
|---|---|
| Время нарастания | ? 100 ms |
| выходная мощность | 480 W |
| Выходное напряжение, замечание | (регулируется с помощью потенциометра) |
| Выходное напряжение, макс. | 28 V |
| Выходное напряжение, мин. | 22 V |
| Емкостная нагрузка | без ограничений |
| Защита от обратного напряжения | Да |
| Защита от перегрузки | Да |

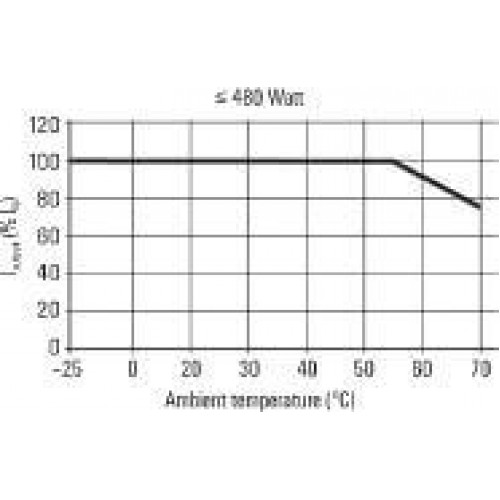

| Непрерывный выходной ток при Uномин. | 20 A @ 55 °C, 15 A при 70 °C |
| Номинальное выходное напряжение | 24 V DC ± 1 % |
| Номинальный выходной ток для Uном. | 20 A @ 55 °C |
| Остаточная пульсация, выбросы при разъединении | < 50 mVSS при 24 В DC, IN |
Зажимаемые провода (расчетное соединение)
| Момент затяжки, макс. | 0,6 Nm |
|---|---|
| Момент затяжки, мин. | 0,5 Nm |
Координация изоляции
| Изоляция выходного напряжения / заземление | 0,5 kV |
|---|---|
| Класс защиты | I, с подключением защитного провода PE |
| Напряжение изоляции вход / выход | 3 kV |
| Разделение выходного напряжения / заземления | 2 kV |
Общие данные
| MTBF: Выходная мощность | 480 W |
|---|---|
| MTBF: Напряжение на входе | 230 V |
| MTBF: Температура окружающей среды | 25 °C |
| MTBF: Цикл нагрузки | 1 |
| Время перекрытия при провалах напряжения перем. тока при Iном. | > 20 мс при 230 В AC / > 20 мс при 115 В AC |
| Защита от короткого замыкания | Да |
| Защита от неправильной полярности присоединения нагрузки | 30…35 V DC |
| Защита от превышения температуры | Да |
| Исполнение корпуса | Металл, коррозионно-устойчивый |
| Коэффициент мощности (прим.) | > 0,98 при 230 В AC / > 0,98 при 115 В AC |
| КПД | 91 % |
| макс. допуст. влажность воздуха (эксплуатация) | 5%…95% RH |
| Положение установки, указание по монтажу | на монтажной шине TS 35 |
| Потери мощности, номинальная нагрузка | 43 W |
| Потери мощности, холостой ход | 5 W |
| Сигнализация | Светодиод зеленый (Uвыход > 21,6 В пост. тока), Светодиод желтый (Iвыход > 90% IНоминал. тип. ), Светодиод красный (перегрузка, перегрев, короткое замыкание, Uвыход < 20.4 В пост. тока) |
| Ток утечки на землю, макс. | 3,5 mA |
Одобрения
| Институт (cULus) | CULUS |
|---|
Основные данные для заказа
| Исполнение | Источник питания регулируемый, 24 V |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1469510000 |
| Тип | PRO ECO 480W 24V 20A |
Размеры и массы
| Высота | 125 мм |
|---|---|
| Высота (в дюймах) | 4,921 дюйм |
| Глубина | 120 мм |
| Глубина (дюймов) | 4,724 дюйм |
| Масса нетто | 1 557 g |
| Ширина | 100 мм |
| Ширина (в дюймах) | 3,937 дюйм |
Сигнализация
| Беспотенциальный контакт | Да |
|---|---|
| Нагрузка на контакт (нормально разомкнутый контакт) | max. 30 V DC / 1 A |
| Релейный Вх/Вых | Выходное напряжение > 21,6 В пост. тока / < 20,4 В пост. тока, перегрузка |
Температуры
| Рабочая температура | -25 °C...70 °C |
|---|---|
| Температура хранения | -40 °C...85 °C |
ЭМС / Ударопрочность / Вибропрочность
| Вибростойкость IEC 60068-2-6 | 1 г в соответствии с EN 50178 |
|---|---|
| Излучение шума в соответствии с EN55032 | Класс B |
| Испытание на устойчивость к помехам по | EN 61000-4-2 (электростатические разряды), EN 61000-4-3 (RS), EN 61000-4-4 (импульсные помехи), EN 61000-4-5 (импульсные помехи большой энергии), EN 61000-4-6 (кондуктивные помехи), EN61000-4-8 (Fields), EN61000-4-11 (Dips) |
| Ограничение сетевых токов высшей гармоники | По стандарту EN 61000-3-2 |
| Ударопрочность IEC 60068-2-27 | 15 g во всех направлениях |
