WDU 35 1020500000
Популярный
Характеристики
| Гарантия12 месяцев | Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.2,5 mm2 | Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.16 mm2 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.2,5 mm2 | Сечение подключаемого провода, многожильного, 2 зажимаемых провода, макс.16 mm2 | Сечение подключаемого провода, многожильного, 2 зажимаемых провода, мин.16 mm2 |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.16 mm2 | Вид монтажазафиксированный | Количество одинаковых клемм1 |
Описание

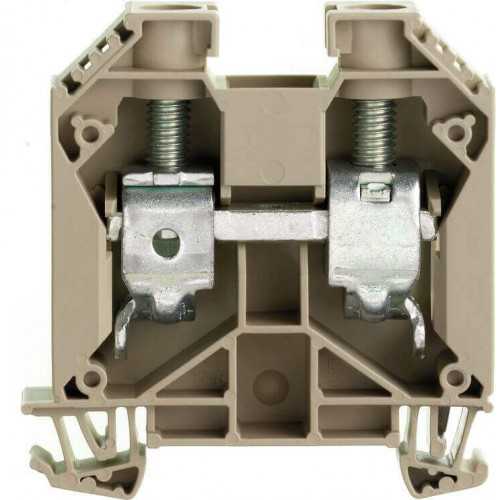

Проходная клеммная колодка, Винтовое соединение, 35 mm², 1000 V, 125 A, Количество соединений: 2
WDU 35 - проходная клеммная колодка от компании Weidmueller, предназначенная для подачи питания с использованием технологии винтовых клемм. Этот продукт идеально подходит для соединения проводников с сечением 35 мм². Он обеспечивает надежную и безопасную передачу электрического тока, поддерживая напряжение до 1000 В и ток до 125 А. Колодка оснащена винтовым соединением, обеспечивающим простоту и надежность монтажа. Количество соединений составляет 2, что позволяет использовать этот продукт для различных целей и задач. WDU 35 - идеальный выбор для профессиональной электроустановки, где надежность и качество соединений играют важную роль.
Технические характеристики WDU 35 1020500000
| Гарантия | 12 месяцев |
|---|
2 зажимаемых провода (H05V/H07V) одинакового сечения
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 2,5 mm2 |
|---|---|
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 16 mm2 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 2,5 mm2 |
| Сечение подключаемого провода, многожильного, 2 зажимаемых провода, макс. | 16 mm2 |
| Сечение подключаемого провода, многожильного, 2 зажимаемых провода, мин. | 16 mm2 |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 16 mm2 |
Дополнительные технические данные
| Вид монтажа | зафиксированный |
|---|---|
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
Зажимаемые провода (дополнительное соединение)
| Тип соединения, дополнительное соединение | Винтовое соединение/соединение под пайку |
|---|
Зажимаемые провода (расчетное соединение)
| Вид соединения | Винтовое соединение |
|---|---|
| Диапазон зажима, мин. | 2,5 mm2 |
| Длина зачистки изоляции | 18 мм |
| Зажимаемый проводник: Технические характеристики соединения | Винтовое соединение |
| Зажимной винт | M 6 |
| Кабельный наконечник для обжима двух проводов, макс. | 16 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 1,5 mm2 |
| Калибровая пробка согласно 60 947-1 | B8, B9 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 5 Nm |
| Момент затяжки, мин. | 4 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 2 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 12 |
| Размер лезвия | 6,5 x 1,2 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 35 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 50 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 2,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 2,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 2,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 35 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 2,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 35 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 2,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 690 V |
|---|---|
| Макс. напряжение (IECEX) | 690 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Поперечное сечение провода, макс. (ATEX) | 35 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 35 mm2 |
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Ток (ATEX) | 115 A |
| Ток (IECEX) | 115 A |
Основные данные для заказа
| Исполнение | Проходная клеммная колодка, Винтовое соединение, 35 mm2, 1000 V, 125 A, Количество соединений: 2,Винтовое соединение, для привинчиваемой перемычки, с одной стороны открыт |
|---|---|
| Кол. | 40 Шт. |
| Номер для заказа | 1020500000 |
| Тип | WDU 35 |
Параметры системы
| Количество контактных гнезд на уровень | 2 |
|---|---|
| Количество независимых точек подключения | 1 |
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Соединение PE | Нет |
| Требуется концевая пластина | Да |
| Уровни с внутр. перемычками | Нет |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Да |
Размеры и массы
| Высота | 60 мм |
|---|---|
| Высота (в дюймах) | 2,362 дюйм |
| Глубина | 62,5 мм |
| Глубина (дюймов) | 2,461 дюйм |
| Глубина с DIN-рейкой | 63 мм |
| Масса нетто | 51,38 g |
| Ширина | 16 мм |
| Ширина (в дюймах) | 0,63 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Номинальное импульсное напряжение | 8 кВ |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение постоянного тока | 1 000 V |
| Номинальный ток | 125 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,26 m? |
| Потери мощности по стандарту IEC 60947-7-x | 4 W |
| Расчетное сечение | 35 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 150 A |
Расчетные данные согласно CSA
| Напряжение, класс C (CSA) | 600 V |
|---|---|
| Поперечное сечение провода, мин. (CSA) | 12 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Ток, разм. C (CSA) | 150 A |
Расчетные данные согласно UL
| Напряжение, класс C (UR) | 1000 V |
|---|---|
| Разм. провода Заводская электропроводка, макс. (UR) | 0 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 0 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 12 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. С | 150 A |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
