WDU 4 SW 1020110000
Характеристики
| Гарантия12 месяцев | Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.0,5 mm2 | Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.1,5 mm2 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.0,5 mm2 | Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.1,5 mm2 | Вид монтажазафиксированный |
| Количество одинаковых клемм1 | Открытые страницысправа | Проверенное на взрывозащищенность исполнениеДа |
Описание

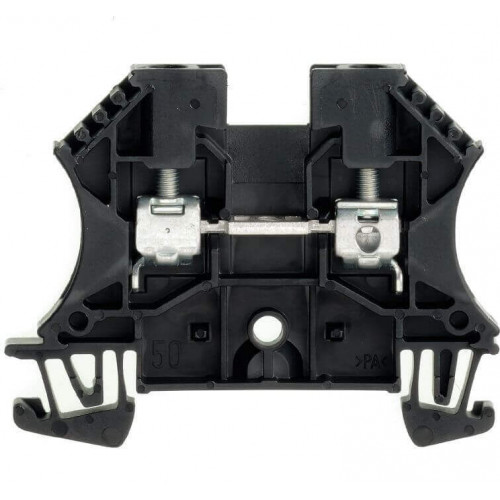

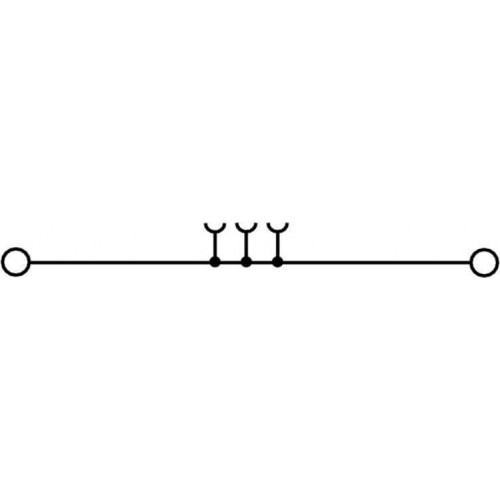

Проходная клеммная колодка, Винтовое соединение, 4 mm², 800 V, 32 A, Количество соединений: 2
WDU 4 SW - это проходная клеммная колодка от компании Weidmueller, предназначенная для удобной и надежной подачи питания. Она оснащена технологией винтовых клемм, которая обеспечивает простое и быстрое соединение проводов.
Клеммная колодка WDU 4 SW подходит для использования с проводом диаметром до 4 мм² и имеет максимальное напряжение 800 В и ток 32 А. Она позволяет соединить два провода одновременно благодаря своему удобному дизайну.
С помощью WDU 4 SW вы сможете легко и безопасно подключить устройства или компоненты, обеспечивая надежную передачу электроэнергии. Она идеально подходит для использования в различных промышленных и электротехнических приложениях.
Благодаря своей прочности и высокому качеству, WDU 4 SW является надежным выбором для вашей системы подачи питания.
Технические характеристики WDU 4 SW 1020110000
| Гарантия | 12 месяцев |
|---|
2 зажимаемых провода (H05V/H07V) одинакового сечения
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm2 |
|---|---|
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. | 1,5 mm2 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. | 0,5 mm2 |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1,5 mm2 |
Дополнительные технические данные
| Вид монтажа | зафиксированный |
|---|---|
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
Зажимаемые провода (дополнительное соединение)
| Тип соединения, дополнительное соединение | Винтовое соединение |
|---|
Зажимаемые провода (расчетное соединение)
| Величина момента затяжки для электрической отвертки, тип DMS | 2 |
|---|---|
| Вид соединения | Винтовое соединение |
| Диапазон зажима, мин. | 0,13 mm2 |
| Длина зачистки изоляции | 10 мм |
| Зажимаемый проводник: Технические характеристики соединения | Винтовое соединение |
| Зажимной винт | M 3 |
| Кабельный наконечник для обжима двух проводов, макс. | 2,5 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm2 |
| Калибровая пробка согласно 60 947-1 | A4 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 1 Nm |
| Момент затяжки, мин. | 0,5 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 6 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 6 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 1,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 6 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 4 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 690 V |
|---|---|
| Макс. напряжение (IECEX) | 690 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Поперечное сечение провода, макс. (ATEX) | 4 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 4 mm2 |
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Ток (ATEX) | 32 A |
| Ток (IECEX) | 32 A |
Основные данные для заказа
| Исполнение | Проходная клеммная колодка, Винтовое соединение, 4 mm2, 800 V, 32 A, Количество соединений: 2,Винтовое соединение, для вставной перемычки, для привинчиваемой перемычки, с одной стороны открыт |
|---|---|
| Кол. | 100 Шт. |
| Номер для заказа | 1020110000 |
| Тип | WDU 4 SW |
Параметры системы
| Количество контактных гнезд на уровень | 2 |
|---|---|
| Количество независимых точек подключения | 1 |
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Соединение PE | Нет |
| Требуется концевая пластина | Да |
| Уровни с внутр. перемычками | Нет |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
Размеры и массы
| Высота | 60 мм |
|---|---|
| Высота (в дюймах) | 2,362 дюйм |
| Глубина | 46,5 мм |
| Глубина (дюймов) | 1,831 дюйм |
| Глубина с DIN-рейкой | 47 мм |
| Масса нетто | 9,45 g |
| Ширина | 6,1 мм |
| Ширина (в дюймах) | 0,24 дюйм |
Расчетные данные
| Номинальное импульсное напряжение | 8 кВ |
|---|---|
| Номинальное напряжение | 800 V |
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 32 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 m? |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
| Расчетное сечение | 4 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 41 A |
Расчетные данные согласно CSA
| Напряжение, класс C (CSA) | 600 V |
|---|---|
| Поперечное сечение провода, макс. (CSA) | 10 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-1057876 |
| Ток, разм. B (CSA) | 35 A |
| Ток, разм. C (CSA) | 35 A |
Расчетные данные согласно UL
| Напряжение, класс C (UR) | 600 V |
|---|---|
| Разм. провода Заводская электропроводка, макс. (UR) | 10 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 10 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 22 AWG |
| Сертификат № (UR) | E60693 |
| Ток, разм. С | 35 A |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цветовой код | черный |
