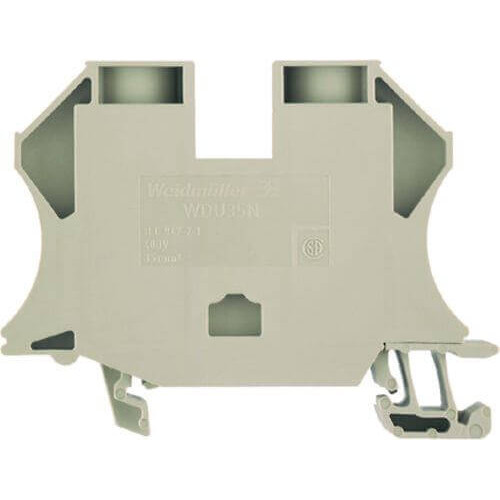

WDU 35N 1040400000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Сведения об изделии1000 В UL и CSA для групп использования B и C: может применяться с изолирующими DIN-рейками и при использовании перегородок WTW-EN.	Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.2,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.6 mm2	Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.2,5 mm2	Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.6 mm2
Вид монтажазафиксированный	Количество одинаковых клемм1	Открытые страницызакрытый

Все характеристики

Описание

Проходная клеммная колодка, Винтовое соединение, 35 mm², 500 V, 125 A, Количество соединений: 2

Технические характеристики WDU 35N 1040400000

Гарантия	12 месяцев
Сведения об изделии	1000 В UL и CSA для групп использования B и C: может применяться с изолирующими DIN-рейками и при использовании перегородок WTW-EN.

2 зажимаемых провода (H05V/H07V) одинакового сечения

Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.	6 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.	2,5 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.	6 mm2

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	закрытый
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение	Винтовое соединение

Зажимаемые провода (расчетное соединение)

Вид соединения	Винтовое соединение
Диапазон зажима, макс.	50 mm2
Длина зачистки изоляции	18 мм
Зажимной винт	M 6
Калибровая пробка согласно 60 947-1	B8, B9
Количество соединений	2
Момент затяжки, макс.	5 Nm
Момент затяжки, мин.	4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 10
Поперечное сечение подключаемого провода AWG, мин.	AWG 12
Размер лезвия	6,5 x 1,2 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	35 mm2
Сечение подсоединяемого провода, скрученный, макс.	50 mm2
Сечение подсоединяемого провода, скрученный, мин.	2,5 mm2
Сечение подсоединяемого провода, тонкий скрученный, мин.	2,5 mm2
Сечение соединения проводов, твердое ядро, макс.	16 mm2
Сечение соединения проводов, твердое ядро, мин.	2,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	35 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	2,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	35 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	2,5 mm2

Номинальные характеристики IECEx/ATEX

Макс. напряжение (ATEX)	352 V
Макс. напряжение (IECEX)	352 V
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D
Обозначение EN 60079-7	Ex eb II C Gb
Поперечное сечение провода, макс. (ATEX)	35 mm2
Поперечное сечение провода, макс. (IECEX)	35 mm2
Сертификат № (ATEX)	DEMKO14ATEX1338U
Сертификат № (IECEX)	IECEXULD14.0005U
Ток (ATEX)	110 A
Ток (IECEX)	110 A

Основные данные для заказа

Исполнение	Проходная клеммная колодка, Винтовое соединение, 35 mm2, 500 V, 125 A, Количество соединений: 2,Винтовое соединение, для привинчиваемой перемычки, закрытый
Кол.	20 Шт.
Номер для заказа	1040400000
Тип	WDU 35N

Параметры системы

Количество контактных гнезд на уровень	2
Количество независимых точек подключения	1
Количество потенциалов на уровень	1
Количество уровней	1
Рейка	TS 35
Соединение PE	Нет
Требуется концевая пластина	Нет
Уровни с внутр. перемычками	Нет
Функция N	Нет
Функция PE	Нет
Функция PEN	Да

Размеры и массы

Высота	66 мм
Высота (в дюймах)	2,598 дюйм
Глубина	50,5 мм
Глубина (дюймов)	1,988 дюйм
Глубина с DIN-рейкой	51 мм
Масса нетто	48,104 g
Ширина	16 мм
Ширина (в дюймах)	0,63 дюйм

Расчетные данные

Категория перенапряжения	III
Номинальное импульсное напряжение	6 кВ
Номинальное напряжение	500 V
Номинальное напряжение постоянного тока	500 V
Номинальный ток	125 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?
Потери мощности по стандарту IEC 60947-7-x	0,77 W
Расчетное сечение	35 mm2
Степень загрязнения	3
Ток при макс. проводнике	150 A

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	300 V
Напряжение, класс D (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	2 AWG
Поперечное сечение провода, мин. (CSA)	12 AWG
Сертификат № (CSA)	12400-388
Ток, разм. B (CSA)	120 A

Расчетные данные согласно UL

Напряжение, класс C (UR)	1000 V
Разм. провода Заводская электропроводка, макс. (UR)	0 AWG
Разм. провода Заводская электропроводка, мин. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	0 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	12 AWG
Сертификат № (UR)	E60693
Ток, разм. С	150 A

Температуры

Температура при длительном использовании, макс.	130 °C
Температура при длительном использовании, мин.	-60 °C
Температура хранения	-25 °C...55 °C
