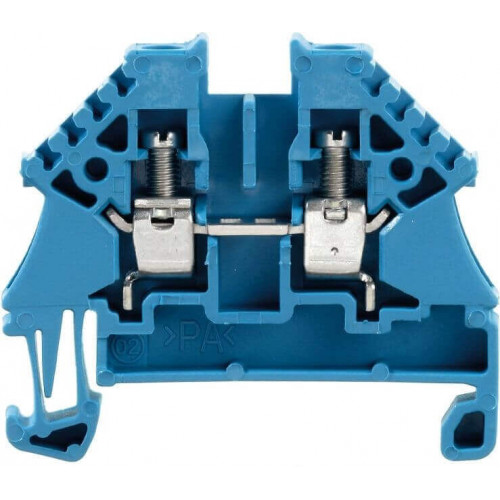

WDU 4N BL 1042680000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Вид монтажазафиксированный	Количество одинаковых клемм1
Открытые страницысправа	Проверенное на взрывозащищенность исполнениеНет	Тип соединения, дополнительное соединениеВинтовое соединение
Величина момента затяжки для электрической отвертки, тип DMS2	Вид соединенияВинтовое соединение	Диапазон зажима, макс.6 mm2

Все характеристики

Описание

Проходная клеммная колодка, Винтовое соединение, 4 mm², 500 V, 32 A, Количество соединений: 2

Технические характеристики WDU 4N BL 1042680000

Гарантия	12 месяцев

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение	Винтовое соединение

Зажимаемые провода (расчетное соединение)

Величина момента затяжки для электрической отвертки, тип DMS	2
Вид соединения	Винтовое соединение
Диапазон зажима, макс.	6 mm2
Длина зачистки изоляции	11 мм
Зажимной винт	M 3
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm2
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm2
Калибровая пробка согласно 60 947-1	A4
Количество соединений	2
Момент затяжки, макс.	1 Nm
Момент затяжки, мин.	0,5 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 10
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение подсоединяемого провода, скрученный, макс.	6 mm2
Сечение подсоединяемого провода, скрученный, мин.	1,5 mm2
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm2
Сечение соединения проводов, твердое ядро, макс.	6 mm2
Сечение соединения проводов, твердое ядро, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	4 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	4 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm2

Номинальные характеристики IECEx/ATEX

Макс. напряжение (ATEX)	352 V
Макс. напряжение (IECEX)	352 V
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D
Обозначение EN 60079-7	Ex eb II C Gb
Поперечное сечение провода, макс. (ATEX)	4 mm2
Поперечное сечение провода, макс. (IECEX)	4 mm2
Сертификат № (ATEX)	DEMKO14ATEX1338U
Сертификат № (IECEX)	IECEXULD14.0005U
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Ток (ATEX)	31 A
Ток (IECEX)	31 A

Основные данные для заказа

Исполнение	Проходная клеммная колодка, Винтовое соединение, 4 mm2, 500 V, 32 A, Количество соединений: 2,Винтовое соединение, для вставной перемычки, с одной стороны открыт
Кол.	100 Шт.
Номер для заказа	1042680000
Тип	WDU 4N BL

Параметры системы

Количество контактных гнезд на уровень	2
Количество независимых точек подключения	1
Количество потенциалов на уровень	1
Количество уровней	1
Рейка	TS 35
Соединение PE	Нет
Требуется концевая пластина	Да
Уровни с внутр. перемычками	Нет
Функция N	Да
Функция PE	Нет
Функция PEN	Нет

Размеры и массы

Высота	44 мм
Высота (в дюймах)	1,732 дюйм
Глубина	37,7 мм
Глубина (дюймов)	1,484 дюйм
Глубина с DIN-рейкой	38,5 мм
Масса нетто	6,35 g
Ширина	6,1 мм
Ширина (в дюймах)	0,24 дюйм

Расчетные данные

Номинальное импульсное напряжение	6 кВ
Номинальное напряжение	500 V
Номинальное напряжение постоянного тока	500 V
Номинальный ток	32 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1 m?
Потери мощности по стандарту IEC 60947-7-x	1,02 W
Расчетное сечение	4 mm2
Степень загрязнения	3
Ток при макс. проводнике	39 A

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	300 V
Напряжение, класс D (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	10 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1057876

Расчетные данные согласно UL

Напряжение, класс B (cURus)	300 V
Напряжение, класс D (cURus)	300 V
Разм. провода Заводская электропроводка, макс. (cURus)	10 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	10 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693

Температуры

Температура при длительном использовании, макс.	130 °C
Температура при длительном использовании, мин.	-60 °C
Температура хранения	-25 °C...55 °C
