| SIL согласно IEC 61508Нет | Выходной ток0…20 мА (если вход: 0…20 мА), 4…20 мА (если вход: 4…20 мА), HART® digital signal | Гальваническая развязка3-канальная гальваническая развязка, между входом / выходом / питанием |
| Гарантия12 месяцев | Импульсное перенапряжение, до4 кВ (1,2/50 мкс) | Испытательное напряжение0,3 kV |
| Напряжение развязки2 кВ входы / выходы / питание | Напряжение развязки, вход или выход/электропитание2 кВ входы / выходы / питание | Нормы по ЭМСEN 61010-1:2011, UL 61010-1, EN 61326-1 |

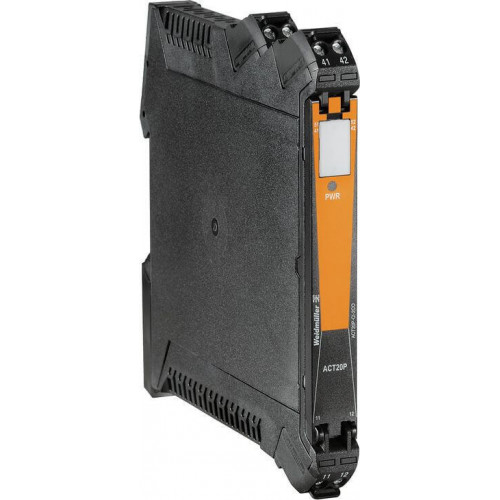

Дубликатор/изолятор сигнала, Вход : 0(4)-20 mA, Выход : 2 x 0(4) - 20 mA, Умножитель сигнала, HART®
ACT20P-CI-2CO-S - это дубликатор/изолятор сигнала, разработанный компанией Weidmueller, лидером в области электроники. Этот продукт предназначен для формирования аналоговых сигналов.
ACT20P-CI-2CO-S имеет входной диапазон от 0(4) до 20 мА и два выходных канала, каждый из которых имеет диапазон от 0(4) до 20 мА. Этот умножитель сигнала позволяет повторять и изолировать аналоговый сигнал, обеспечивая точность и надежность передачи данных.
Особенностью ACT20P-CI-2CO-S является поддержка протокола HART®. Это позволяет передавать дополнительную информацию по сигналу, что значительно упрощает настройку и обслуживание системы.
ACT20P-CI-2CO-S от Weidmueller - это надежное и эффективное решение для формирования аналоговых сигналов в электронике. Благодаря своим высоким техническим характеристикам, этот продукт идеально подходит для различных промышленных приложений, где требуется точная передача и изоляция аналоговых сигналов.
| SIL согласно IEC 61508 | Нет |
|---|---|
| Выходной ток | 0…20 мА (если вход: 0…20 мА), 4…20 мА (если вход: 4…20 мА), HART® digital signal |
| Гальваническая развязка | 3-канальная гальваническая развязка, между входом / выходом / питанием |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Испытательное напряжение | 0,3 kV |
| Напряжение развязки | 2 кВ входы / выходы / питание |
| Напряжение развязки, вход или выход/электропитание | 2 кВ входы / выходы / питание |
| Нормы по ЭМС | EN 61010-1:2011, UL 61010-1, EN 61326-1 |
| Расчетное напряжение | 300 В |

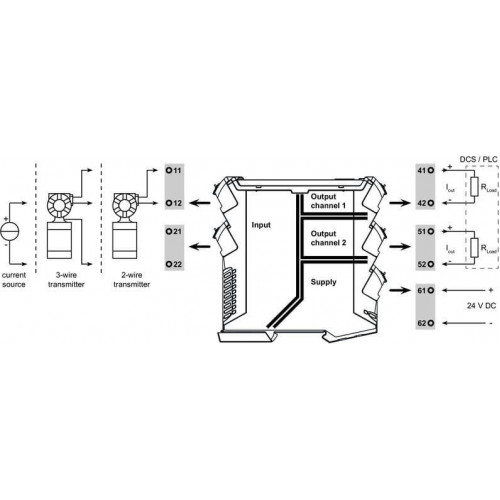

| Сведения об изделии | Нерегулируемый развязывающий усилитель пост. тока ACT20P-CI-2CO разделяет обычные аналоговые токовые сигналы от источника питания либо от 2- или 3-проводного датчика. Входной аналоговый токовый сигнал линейно преобразуется и удваивается для предоставления двух гальванически развязанных выходных токовых сигналов. Источник питания гальванически развязан от входа и выхода (4-канальная развязка).Особенности• HART-совместимость для 0,5–2,5 кГц• Активные или пассивные миллиамперные сигнальные входы имеют полную гальваническую развязку.• Индикация рабочего состояния с помощью светодиодов на передней панели• 4-канальная гальваническая развязка между входом, выходом и источником питания. |
| Входной сигнал | Сигнал HART® двунаправленный |
|---|---|
| Входной ток | 0...20 mA, 4…20mA |
| Количество входов | 1 |
| Падение напряжения | ca. 3.8 V @ RLoad = 0 ?; ca. 15 V @ RLoad = 600 ?; (Iinput = 20 mA) |
| Питание датчика | > 17 В DC при 20 мА, max 30 V @ open circuit, max 50 mA @ short-circuit |
| Количество выходов | 2 |
|---|---|
| Ток полного сопротивления нагрузки | <300 ? |
| Обозначение | II 3 G Ex ec IIC T5 Gc |
|---|
| Время переходного процесса | ? 0,5 ms |
|---|---|
| Конфигурация | нет |
| Напряжение питания | 20…30 V DC |
| Потребляемая мощность | ?1.8 W |
| Потребляемый ток | ?60 mA (24V power supply, 20mA output) |
| Температурный коэффициент | 80 ppm/K |
| Точность | <0,1 % конечной величины |
| Исполнение | Дубликатор/изолятор сигнала, Вход : 0(4)-20 mA, Выход : 2 x 0(4) - 20 mA, Умножитель сигнала, HART® |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 7760054115 |
| Тип | ACT20P-CI-2CO-S,активное, подключенное управление должно быть пассивным |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|

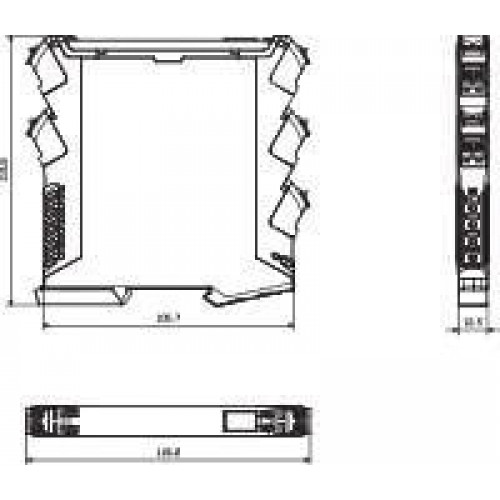

| Высота | 117,2 мм |
|---|---|
| Высота (в дюймах) | 4,614 дюйм |
| Глубина | 113,7 мм |
| Глубина (дюймов) | 4,476 дюйм |
| Масса нетто | 157 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
