ACT20P-RTI-2AO-S 7760054236
Характеристики
| Выходной токрегулируемый, 2 x 0 (4)...20 мА | Гальваническая развязкамежду входом / выходом / питанием | Гарантия12 месяцев |
| Импульсное перенапряжение, до4 кВ (1,2/50 мкс) | Испытательное напряжение0,3 kV | Напряжение развязки2 кВ входы / выходы / питание |
| Нормы по ЭМСEN 61010-1:2011, UL 61010-1, IEC61000-6-2, IEC 61000-6-4 | Расчетное напряжение300 В | ДатчикPT100 (3 wire), Cu50, Cu100 |
Описание
Дубликатор/изолятор сигнала, Вход : Температура, PT100, Выход : 2 x I/U, Преобразователь сигнала с гальванической развязкой
Технические характеристики ACT20P-RTI-2AO-S 7760054236
| Выходной ток | регулируемый, 2 x 0 (4)...20 мА |
|---|---|
| Гальваническая развязка | между входом / выходом / питанием |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Испытательное напряжение | 0,3 kV |
| Напряжение развязки | 2 кВ входы / выходы / питание |
| Нормы по ЭМС | EN 61010-1:2011, UL 61010-1, IEC61000-6-2, IEC 61000-6-4 |
| Расчетное напряжение | 300 В |
Вход
| Датчик | PT100 (3 wire), Cu50, Cu100 |
|---|---|
| Количество входов | 1 |
| Сопротивление линии в измерительной цепи | ? 50 Ω |
| Температура в области входа | конфигурируется, PT100: -200…+850 °C, мин. диапазон измерений 10°C (RTD) |
Выход
| Выходное напряжение, замечание | регулируется, 0(1)...5 V, 0(2)...10 В |
|---|---|
| Количество выходов | 2 |
| Обнаружение обрыва провода | Да, Выходное значение: 22 мА |
| Сопротивление нагрузки, напряжение | ? 2 кОм |
| Ток полного сопротивления нагрузки | на канал, ? 300 ? |
Общие данные
| Время переходного процесса | ?1s |
|---|---|

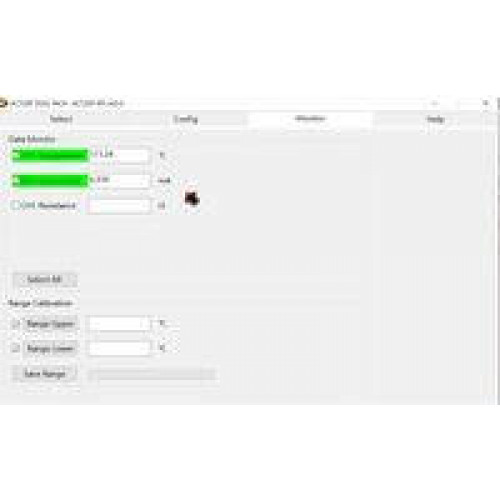

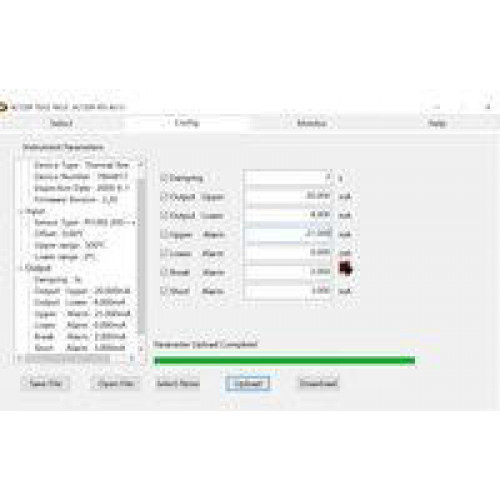

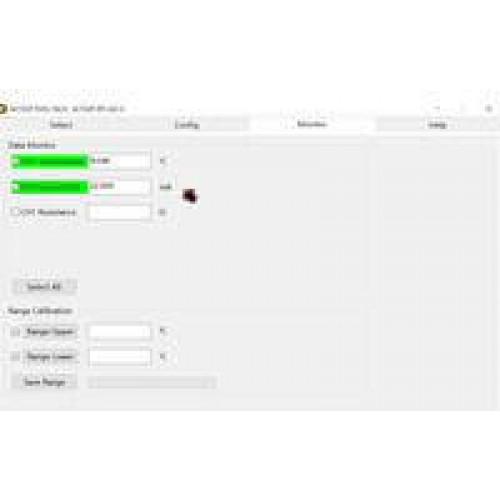

| Конфигурация | С бесплатным программным обеспечением ACT20P TOOL PACK, Требуется конфигурационный адаптер 8978580000 CBX200 USB, + 2907490000 ADAPTER CBX200 - MINI USB |
| Напряжение питания | 24 В (DC) ± 20 % |
| Потребляемая мощность | ок. 1,5 Вт |
| Потребляемый ток | <65 mA @ IOUT = 20 mA |
| Температурный коэффициент | ? 100 ppm/K |
| Точность | 0,2 °C / 0,1 % от конечного значения |
Основные данные для заказа
| Исполнение | Дубликатор/изолятор сигнала, Вход : Температура, PT100, Выход : 2 x I/U, Преобразователь сигнала с гальванической развязкой |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 7760054236 |
| Тип | ACT20P-RTI-2AO-S,активное, подключенное управление должно быть пассивным |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|

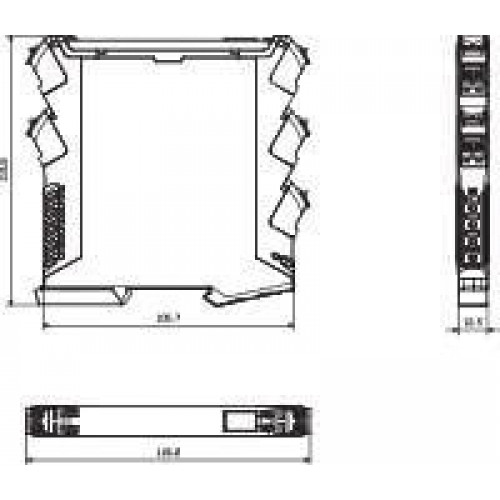

Размеры и массы
| Высота | 117 мм |
|---|---|
| Высота (в дюймах) | 4,606 дюйм |
| Глубина | 114 мм |
| Глубина (дюймов) | 4,488 дюйм |
| Масса нетто | 115 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
