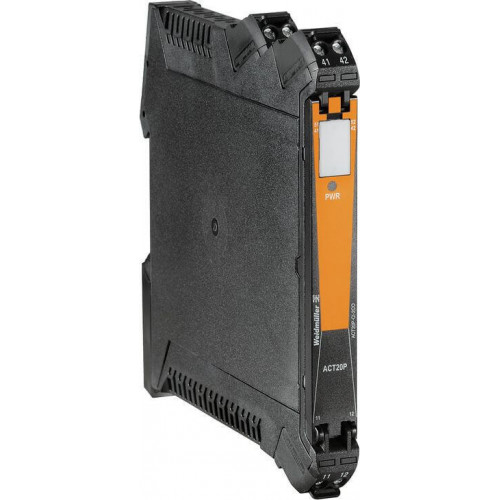

ACT20P-2CI-2CO-ILP-S 7760054124
Характеристики
| SIL согласно IEC 61508Нет | Выходной ток0…20 мА (если вход: 0…20 мА), 4…20 мА (если вход: 4…20 мА) | Гальваническая развязка2-канальная гальваническая развязка |
| Гарантия12 месяцев | Импульсное перенапряжение, до4 кВ (1,2/50 мкс) | Напряжение развязки2 кВ входы / выходы |
| Нормы по ЭМСEN 61010-1:2011, UL 61010-1, IEC61000-6-2, IEC 61000-6-4 | Расчетное напряжение300 В | Сведения об изделииСтационарное пассивное устройство развязки ACT20P-2CI-2CO-ILP-S (два канала) развязывает и преобразует стандартные аналоговые сигналы источников тока.Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки.Устройство запитано от входного токового контура.Отличительные особенности• Гальваническая 4-проводная развязка (двухканальное устройство) между всеми входами и выходами. |
Описание
Преобразователь/делитель сигнала, Вход : 2 x 0(4) - 20 mA, (с питанием от петли), Выход : 2 x 0(4) - 20 mA, Преобразователь сигнала с гальванической развязкой, двухканальный, С питанием от входной токовой петли
Технические характеристики ACT20P-2CI-2CO-ILP-S 7760054124
| SIL согласно IEC 61508 | Нет |
|---|---|
| Выходной ток | 0…20 мА (если вход: 0…20 мА), 4…20 мА (если вход: 4…20 мА) |
| Гальваническая развязка | 2-канальная гальваническая развязка |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Напряжение развязки | 2 кВ входы / выходы |
| Нормы по ЭМС | EN 61010-1:2011, UL 61010-1, IEC61000-6-2, IEC 61000-6-4 |
| Расчетное напряжение | 300 В |
| Сведения об изделии | Стационарное пассивное устройство развязки ACT20P-2CI-2CO-ILP-S (два канала) развязывает и преобразует стандартные аналоговые сигналы источников тока.Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки.Устройство запитано от входного токового контура.Отличительные особенности• Гальваническая 4-проводная развязка (двухканальное устройство) между всеми входами и выходами. |
Вход
| Входной ток | 0(4)...20 мА токовая петля |
|---|---|
| Датчик | Источник тока |
| Количество входов | 2 |
| Падение напряжения, токовый вход | 3,8 В, Прибл. 3 В при RД = 0 Ом; около 13 В при RД = 500 Ом; (IВХ. = 20 мА) |
Выход
| Количество выходов | 2 |
|---|---|
| Ток полного сопротивления нагрузки | ? 600 Ом |
Данные для применения в зоне Ех (ATEX)
| Обозначение | II 3 G Ex ec IIC T6 Gc |
|---|
Общие данные
| Время переходного процесса | ? 1 ms |
|---|---|
| Конфигурация | нет |
| Напряжение питания | С питанием от токовой петли через вход 4…20 мА |
| Температурный коэффициент | ? 100 ppm/K |
| Точность | <0,1 % конечной величины |
Основные данные для заказа
| Исполнение | Преобразователь/делитель сигнала, Вход : 2 x 0(4) - 20 mA, (с питанием от петли), Выход : 2 x 0(4) - 20 mA, Преобразователь сигнала с гальванической развязкой, двухканальный, С питанием от входной токовой петли |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 7760054124 |
| Тип | ACT20P-2CI-2CO-ILP-S,активное, подключенное управление должно быть пассивным |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|
Размеры и массы
| Высота | 117,2 мм |
|---|---|
| Высота (в дюймах) | 4,614 дюйм |
| Глубина | 114 мм |
| Глубина (дюймов) | 4,488 дюйм |
| Масса нетто | 110 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...60 °C |
