ACT20P-VMR-3PH-ILP-H-S 7760054165
Популярный
Характеристики
| SIL согласно IEC 61508Нет | Гальваническая развязка2-канальная гальваническая развязка, между входом / выходом, да, между входом / выходом / питанием | Гарантия12 месяцев |
| Гистерезис5 % при фазовой асимметрии | Задержка включения0…10 s, возможность конфигурирования | Импульсное перенапряжение, до6 kV (input - output), 4 kV (output 1- output 2), 1.2/50 µs |
| Испытательное напряжение0,5 kV | Коммутационное перенапряжение пост. тока, макс.30 V | Макс. коммутируемое напряжение, AC250 V |
Описание
Контроль предельных значений, Вход : 180…500 V AC, Выход : 2 x реле, Вход: 3-фазное напряжение, Релейный выход
Технические характеристики ACT20P-VMR-3PH-ILP-H-S 7760054165
| SIL согласно IEC 61508 | Нет |
|---|---|
| Гальваническая развязка | 2-канальная гальваническая развязка, между входом / выходом, да, между входом / выходом / питанием |
| Гарантия | 12 месяцев |
| Гистерезис | 5 % при фазовой асимметрии |
| Задержка включения | 0…10 s, возможность конфигурирования |
| Импульсное перенапряжение, до | 6 kV (input - output), 4 kV (output 1- output 2), 1.2/50 µs |
| Испытательное напряжение | 0,5 kV |
| Коммутационное перенапряжение пост. тока, макс. | 30 V |
| Макс. коммутируемое напряжение, AC | 250 V |
| Напряжение развязки | 2 кВ, вход / выход / питание |
| Нормы по ЭМС | EN 61326-1 |
| Проходной | регулируется, МИН. = 50…100% х UНоминальное входное напряжение (сигнализация при пониженном напряжении), МАКС. = 70…120% х UНоминальное входное напряжение (сигнализация при повышенном напряжении) |
| Расчетное напряжение | 600 VAC (input - output), 300 VAC (output 1 - output 2) |

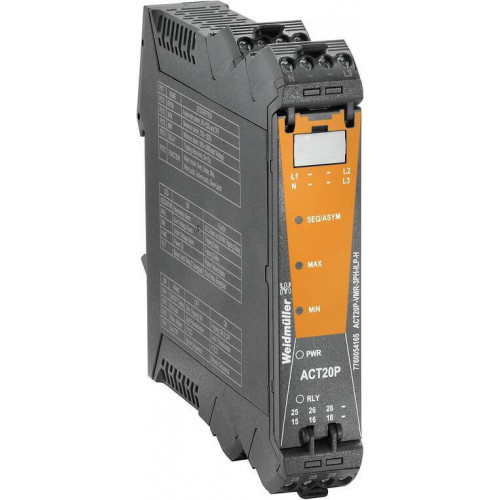

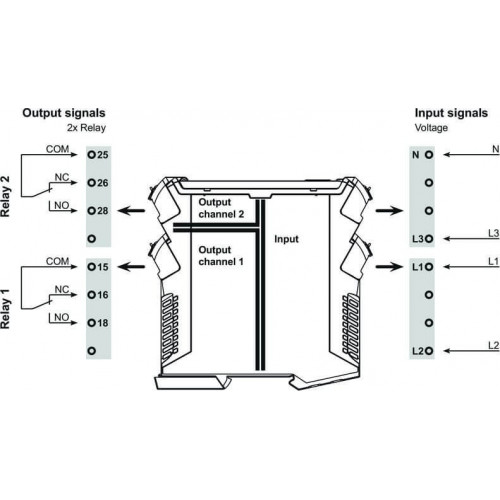

| Сведения об изделии | ACT20P-VMR-3PH-ILP-H – реле контроля с уставкой предела трехфазного напряжения (3 фазы или 3 фазы и нулевой провод).Питание устройства осуществляется от входного измерительного контура. Устройство содержит два отдельных релейных выхода, которые вызывают срабатывание тревожного оповещения при асимметрии фаз, потере фазы, ошибках чередования фаз и фазового угола, а также при превышении или снижении напряжения ниже заданных предельных значений. Тревожное оповещение также может быть установлено на срабатывание после установленного времени задержки.Отличительные особенности• Питание от входного измерительного контура• Ручная настройка с помощью DIP-переключателя, потенциометра и барабанного переключателя на передней панели• Различные функции тревожных оповещений: асимметрия фаз, потеря фазы, ошибка чередования фаз, ошибка фазового угола, задержка тревожного оповещения, тревожное оповещение по верхнему или нижнему предельному значению, тревожное оповещение в окне• Индикация рабочего состояния и неисправностей с помощью светодиодов на передней панели.• 3-проводная гальваническая развязка между входом, выходом 1 и выходом 2. |

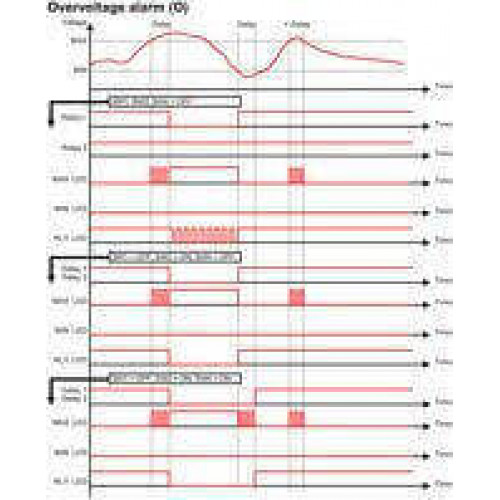

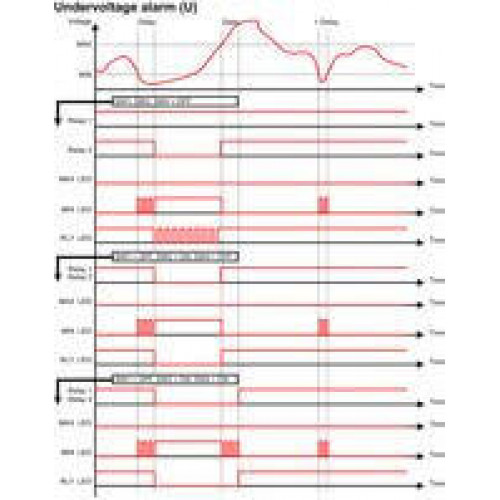

| Функция аварийной сигнализации | Верхнее и нижнее предельные значения, диапазон, Возможность активации функции удержания, Фазовая ошибка, Последовательность фаз, Асимметричность, Задержка аварийной сигнализации: 0…10 с |
| Цифровые выходы | 2 |
| Частота коммутаций, макс. | 20 Hz |
Вход
| Входное сопротивление, напряжение | ?1,8M? |
|---|---|
| Входной диапазон измерения | 200…480 VAC |
| Количество входов | 1 |
| Напряжение | 180…500 VAC |
| Частота на входе, макс. | 40…60 Hz |
Выход
| Количество выходов | 2 |
|---|
Общие данные
| Время переходного процесса | ? 100 мс |
|---|---|
| Долговременный дрейф | 0,1 %/10 000 ч |

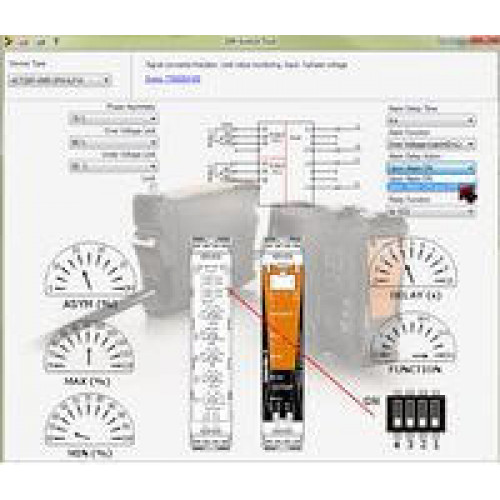

| Конфигурация | DIP-переключатель и потенциометр |
| Напряжение питания | подается со входов измерения напряжения |
| Потребляемая мощность | ? 3VA, < 2 Вт |
| Температурный коэффициент | 350 ppm/K |
| Точность | 3 % *Uноминальное напряжение |
| Точность повторения | 2 % *Uноминальное напряжение |
Основные данные для заказа
| Исполнение | Контроль предельных значений, Вход : 180…500 V AC, Выход : 2 x реле, Вход: 3-фазное напряжение, Релейный выход |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 7760054165 |
| Тип | ACT20P-VMR-3PH-ILP-H-S,3-фазный или 3-фазный с нулевым проводником, Напряжение AC |

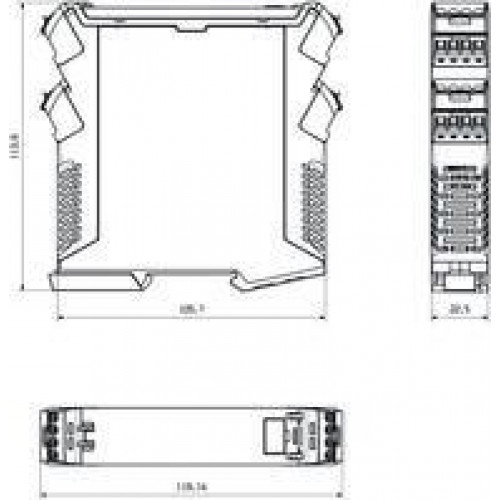

Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm2 |
|---|
Размеры и массы
| Высота | 117 мм |
|---|---|
| Высота (в дюймах) | 4,606 дюйм |
| Глубина | 114,3 мм |
| Глубина (дюймов) | 4,5 дюйм |
| Масса нетто | 233 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | Отн. влажность 5…85 %, без образования конденсата |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...65 °C |
| Температура хранения | -40 °C...85 °C |
