ACT20P-PRO-FI-AO-DO-S 2447940000
Популярный
Характеристики
| SIL согласно IEC 61508Нет | Вывод сигналапрямой или инвертированный | Выходное напряжение0...5 В, 0(1)...5 V, 0(2)...10 В, -5…+5 V, -10...+10 В |
| Выходной ток-20…+20 мА, ± 10 мА, 0(4)...20 мА | Гальваническая развязкаразмыкатель на 4 направления; | Гарантия12 месяцев |
| Импульсное перенапряжение, до5 кВ (1,2/50 мкс) | Количество аналоговых выходов1 | Напряжение нагрузки сопротивления> 1 кОм (60 В перем. тока < Uвх < 230 В перем. тока), > 5 кОм (24 В перем. тока < Uвх < 60 В перем. тока) |
Описание
Преобразователь частотного сигнала, Контроль предельных значений, Частота, PWM, аналоговые В/мА, Транзистор (сигнализация)
Технические характеристики ACT20P-PRO-FI-AO-DO-S 2447940000
| SIL согласно IEC 61508 | Нет |
|---|---|
| Вывод сигнала | прямой или инвертированный |
| Выходное напряжение | 0...5 В, 0(1)...5 V, 0(2)...10 В, -5…+5 V, -10...+10 В |
| Выходной ток | -20…+20 мА, ± 10 мА, 0(4)...20 мА |
| Гальваническая развязка | размыкатель на 4 направления; |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 5 кВ (1,2/50 мкс) |
| Количество аналоговых выходов | 1 |
| Напряжение нагрузки сопротивления | > 1 кОм (60 В перем. тока < Uвх < 230 В перем. тока), > 5 кОм (24 В перем. тока < Uвх < 60 В перем. тока) |
| Напряжение развязки | 4 кВэфф. / 1 мин. |
| Номинальное напряжение переключения | 24 В пост. тока ±30 % |
| Номинальный ток переключения | 100 мА |
| Нормы по ЭМС | EN 61326-1 |
| Расчетное напряжение | 600 В |
| Сведения об изделии | Универсальный преобразователь сигнала с гальванической развязкой для измерения частот с вспомогательным напряжением питания и дополнительной функцией контроля предельного значения.На входе могут в одинаковой степени обрабатываться частотные сигналы 2- и 3-проводных пусковых устройств PNP/NPN или Namur. Преобразователи частотного сигнала подходят для измерения частоты вращения приводов и электродвигателей или подсчета и проверки потока товаров в промышленных системах транспортировки и подачи. |
| Тип (аналоговый выход) | Выход по напряжению и току (конфигурируется) |
| Ток нагрузки сопротивления | ? 600 Ом |

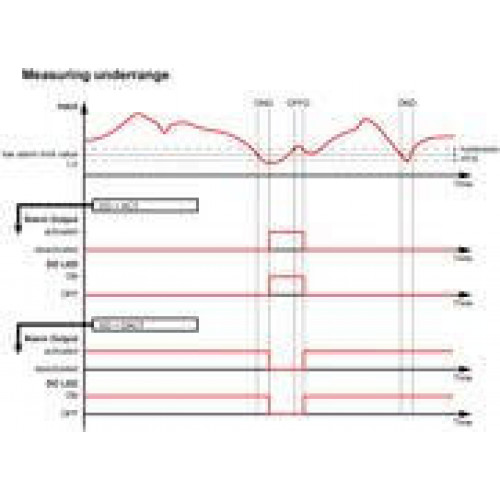

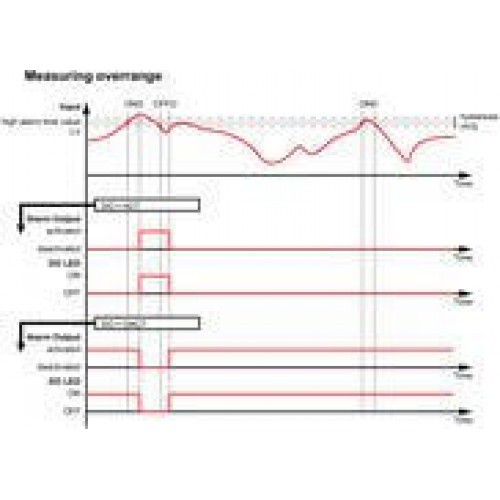

| Функция аварийной сигнализации | возможность конфигурирования, Верхнее и нижнее предельные значения, диапазон, Короткое замыкание на входе, Задержка аварийной сигнализации: 0…10 с, Гистерезис с возможностью регулировки |
| Функция передачи | linear, vX, X1, X1.5, X2, X2.5, 1-X, прямой или инвертированный, -5…+5% выходного диапазона (РЕГУЛИРОВКА) |
| Цифровые выходы | 1 |

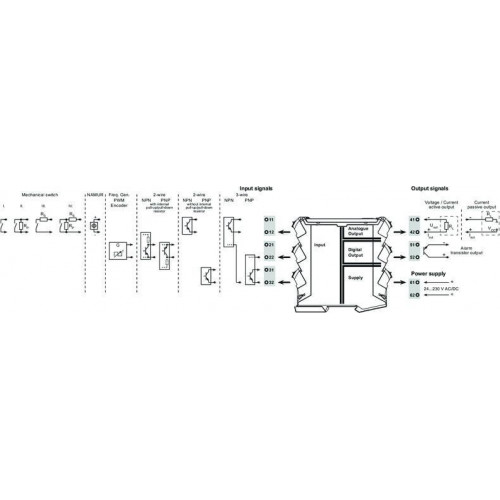

Вход
| Датчик | NPN / PNP transistor (trig-level low: ?4 V high: ?7 V ), NAMUR-Чувствительность в соответствии с EN60947-5-6, переключение с или без RS, RP, 2-wire transmitter (without own power supply), 3 wire NPN/PNP-transistor, frequency generator, PDM |
|---|---|
| Измерение ШИМ, время отклика на ступенчатое воздействие | 20 ms … 20 s + 20 ms |
| Измерение ШИМ, установленный период времени | 20 ms … 20 s |
| Количество входов | 1 |
| Коэффициент импульсной составляющей | 0–-100% передача/прием или передача, настраиваемое |
| Напряжение | Пороговое напряжение (датчик NPN / PNP): 3…43,5 В (настраиваемое), Уровень гистерезиса: ? 0,5 В |
| Питание датчика | 18 V ±15 %, 8,2 В ± 15 % (@ датчик NAMUR) |
| Частота на входе, макс. | 0,01 Hz…200 kHz, Пороговый ток (NAMUR): ? 1,65 мА, Уровень гистерезиса: ? 0,2 мА |
Общие данные
| Время переходного процесса | 40 мс + период |
|---|---|
| Долговременный дрейф | ? ± 0,05 % диапазона измерений в год |

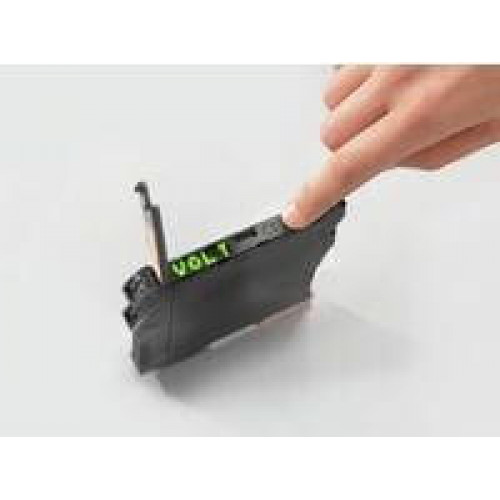

| Конфигурация | with push-buttons and display |
| Напряжение питания | 24…230 В пост. тока ±15%, 24…230 V AC ±15% @48…62 Hz |
| Потребляемая мощность | ? 2.6 W |
| Температурный коэффициент | ? 0,02 %/°C, ? 100 ppm/K от конечного значения |
| Точность | < ±0,1 % диапазона |
Основные данные для заказа
| Исполнение | Преобразователь частотного сигнала, Контроль предельных значений, Частота, PWM, аналоговые В/мА, Транзистор (сигнализация) |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2447940000 |
| Тип | ACT20P-PRO-FI-AO-DO-S,частота или ШИМ |
Основные технические данные по безопасности
| Категория безопасности | Нет |
|---|

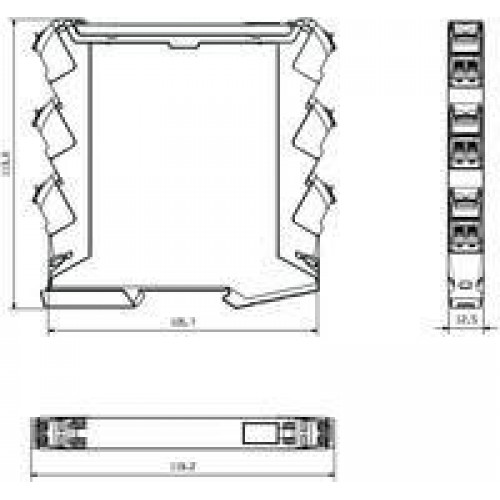

Размеры и массы
| Высота | 117,2 мм |
|---|---|
| Высота (в дюймах) | 4,614 дюйм |
| Глубина | 113,7 мм |
| Глубина (дюймов) | 4,476 дюйм |
| Масса нетто | 999 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Расчетные данные
| Категория перенапряжения | II |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 0...95 % (без появления конденсата) |
|---|---|
| Рабочая температура | -40 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
