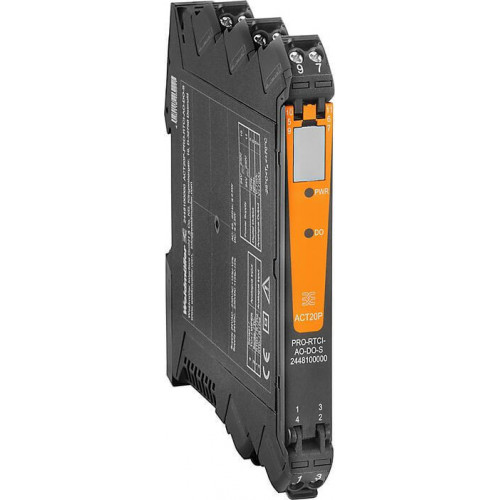

ACT20P-PRO-RTCI-AO-DO-S 2448100000
Характеристики
| Вывод сигналапрямой или инвертированный | Выходное напряжениевозможность конфигурирования, 0(1)...5 V, 0(2)...10 В, downscale (0 V), upscale (11 V), -5…+5 V, -10...+10 В | Выходной токвозможность конфигурирования, 0(4)...20 мА, -20…+20 мА, ± 10 мА, upscale (23 mA), downscale (3,5 mA) |
| Гальваническая развязкаразмыкатель на 4 направления;, между входом / выходом / питанием | Гарантия12 месяцев | Гистерезис1...20 % |
| Диапазон отсчета-9999...9999 | Задержка включения0...180 s, 50 ms ... 7.5 s | Значение показанияДанные конфигурации и данные обработки (ввод/вывод) в ходе работы |
Описание
Термопреобразователь, Контроль предельных значений, Вход : Температура, Сопротивление, Потенциометр, Выход : I/U универсальный, Транзистор (сигнализация), Термопреобразователь, Контроль предельных значений
Технические характеристики ACT20P-PRO-RTCI-AO-DO-S 2448100000
| Вывод сигнала | прямой или инвертированный |
|---|---|
| Выходное напряжение | возможность конфигурирования, 0(1)...5 V, 0(2)...10 В, downscale (0 V), upscale (11 V), -5…+5 V, -10...+10 В |
| Выходной ток | возможность конфигурирования, 0(4)...20 мА, -20…+20 мА, ± 10 мА, upscale (23 mA), downscale (3,5 mA) |
| Гальваническая развязка | размыкатель на 4 направления;, между входом / выходом / питанием |
| Гарантия | 12 месяцев |
| Гистерезис | 1...20 % |
| Диапазон отсчета | -9999...9999 |
| Задержка включения | 0...180 s, 50 ms ... 7.5 s |
| Значение показания | Данные конфигурации и данные обработки (ввод/вывод) в ходе работы |
| Импульсное перенапряжение, до | 5 кВ (1,2/50 мкс) |
| Количество аналоговых выходов | 1 |
| Напряжение нагрузки сопротивления | > 1 кОм (60 В перем. тока < Uвх < 230 В перем. тока), > 5 кОм (24 В перем. тока < Uвх < 60 В перем. тока) |
| Напряжение развязки | 4 кВэфф. / 1 мин. |
| Номинальное напряжение переключения | 24 В пост. тока ±30 % |
| Номинальный ток переключения | 100 мА |
| Нормы по ЭМС | EN 61326-1 |
| Расчетное напряжение | 600 В |

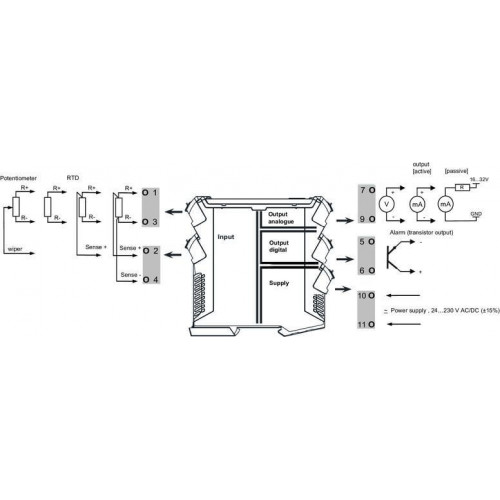

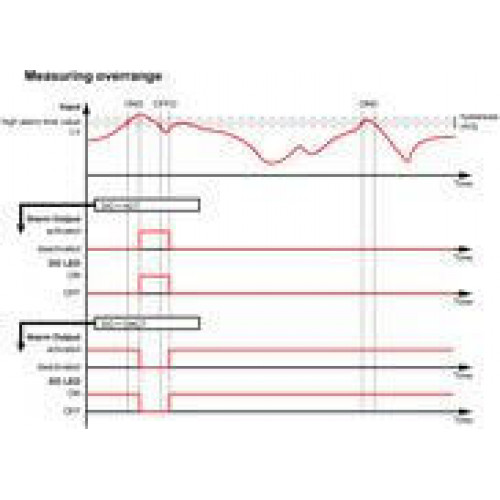

| Сведения об изделии | Универсальный, настраиваемый измерительный преобразователь сопротивления ACT20P-PRO-RTCI-AO-DOS преобразует 2- / 3- / 4-проводное омическое сопротивление и значения потенциометров в активный или пассивный стандартный сигнал тока или активный сигнал напряжения. Для контроля уставок пределов устройство оснащено цифровым выходом NPN. Универсальный блок питания может выдавать питание 24–230 В переменного или постоянного тока. Устройство может быть настроено с помощью дисплея.Отличительные особенности• Универсальный широкодиапазонный источник питания• Универсальная возможность настройки с помощью сенсорных кнопок ЖК-дисплея• Активный или пассивный сигнальный выход• Цифровой транзисторный выход NPN• Индикация рабочего состояния с помощью светодиодов на передней панели• 4-проводная гальваническая развязка между входом, аналоговым, цифровым выходами и источником питания |
| Тип (аналоговый выход) | Выход по напряжению и току (конфигурируется), Активный/пассивный |
| Ток нагрузки сопротивления | ? 600 Ом |
| Функция аварийной сигнализации | возможность конфигурирования, Верхнее и нижнее предельные значения, диапазон, Короткое замыкание на входе |
| Функция передачи | linear, vX, X1, X1.5, X2, X2.5, 1-X, -5…+5% выходного диапазона (РЕГУЛИРОВКА) |
| Цифровые выходы | 1 |
| Частота коммутаций, макс. | ? 5 kHz |
Вход
| Датчик | RTD: PT100, PT200, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000, Cu10, Cu25, Cu50, Cu100, RTD (2-wire): KTY83/110, KTY83/120, KTY83/150, KTY83/121, KTY83/122, KTY83/210, KTY83/220, KTY83/221, KTY83/250, KTY82/110, KTY82/120, KTY82/150, KTY82/121, KTY82/122, KTY82/210, KTY82/220, KTY82/221, KTY82/250, KTY84/130, KTY16, KTY19, ST13, ST20, Thermocouples: B, E, J, K, L, N, R, S, T,U, L |
|---|---|
| Количество входов | 1 |
| Напряжение | 0...300 mV |
| Потенциометр | 500 ?...120 k? |
| Сопротивление | 0…15 k? |
| Температура в области входа | настраиваемый от -200...+850 °C |
| Указание по техническим данным 1 | см. подробные сведения в инструкции |
Общие данные

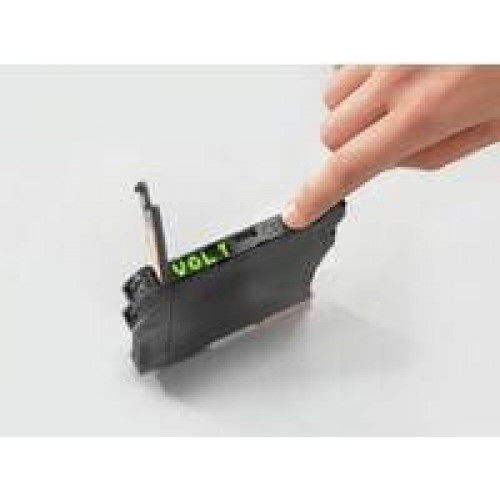

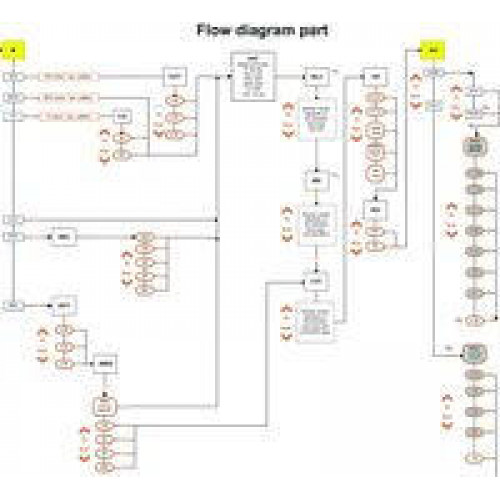

| Время переходного процесса | 10 мс, 2- / 4- wire: 320 ms;, 3- wire / Poti: 640 ms |
|---|---|
| Входит в комплект поставки | Преобразователь, Инструкция по эксплуатации |
| Долговременный дрейф | 0,1 %/10 000 ч |
| Конфигурация | with push-buttons and display |
| Напряжение питания | 24…230 В пост. тока ±15%, 110-230 В AC/60-50 Гц |
| Потребляемая мощность | ? 2.6 W |
| Температурный коэффициент | ? 0,01 % / °C |
| Точность | < ±0,1 % диапазона, ?0,2 °C (PT100) |
Основные данные для заказа
| Исполнение | Термопреобразователь, Контроль предельных значений, Вход : Температура, Сопротивление, Потенциометр, Выход : I/U универсальный, Транзистор (сигнализация), Термопреобразователь, Контроль предельных значений |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2448100000 |
| Тип | ACT20P-PRO-RTCI-AO-DO-S |

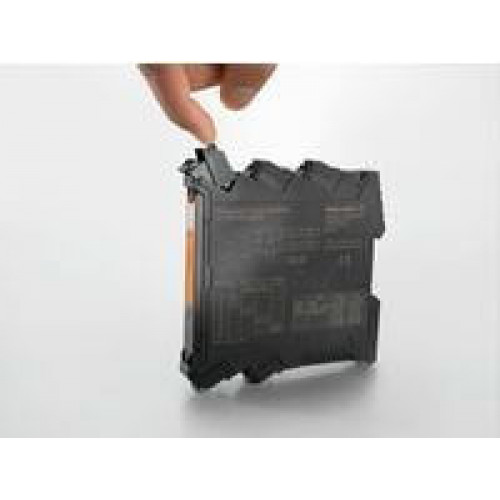

Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|---|
| Сечение подключаемого провода, одножильного, мин. | 0,2 mm2 |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |
Размеры и массы

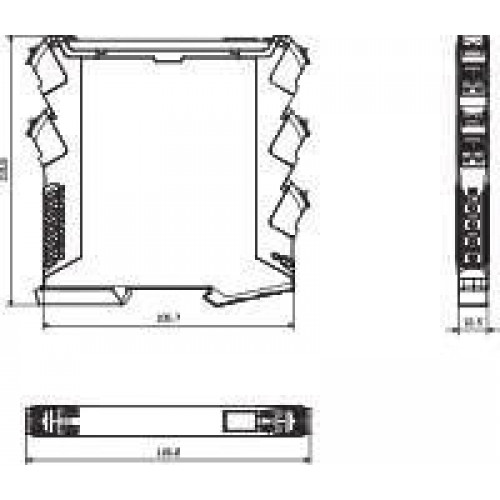

| Высота | 119,2 мм |
|---|---|
| Высота (в дюймах) | 4,693 дюйм |
| Глубина | 113,7 мм |
| Глубина (дюймов) | 4,476 дюйм |
| Масса нетто | 194 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Расчетные данные
| Категория перенапряжения | II |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Температура хранения | -40 °C...85 °C |
