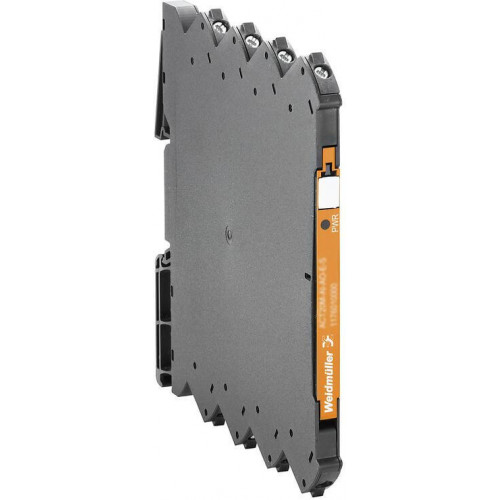

ACT20M-FRQ-AO-X-S 2825130000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гальваническая развязка3-канальная гальваническая развязка	Гарантия12 месяцев	Напряжение развязки2,5 кВдейств. / 1 мин.
Нормы по ЭМСIEC 61326-1, NE 21	Расчетное напряжение300 Вэфф.	Сведения об изделииУниверсальный измерительный преобразователь частоты, который может быть настроен с помощью программного обеспечения, отключает и преобразует входные сигналы (частота, Namur, NPN, PNP, спидометр, TTL и S0) в активный аналоговый стандартный выходной сигнал. Источник питания гальванически развязан от входа и выхода (3-канальная развязка) благодаря прямому электромонтажу. Модель ACT20M-FRQ-AO-S может поставляться с помощью шины для монтажной рейки Weidmuller
ДатчикNAMUR-Чувствительность в соответствии с EN60947-5-6, NPN / PNP transistor (trig-level low: ?4 V high: ?7 V ), TTL (trig-level low: ?0.8 V high: ?2.0 V), Tacho (trig-level low: ?-50 mV high: ?+50 mV), Специальный ток (тригонометрический уровень: определен пользователем), Специальное напряжение (тригонометрический уровень: определен пользователем), S0 (trig-level low: ?2.2 mA high: ?9.0 mA )	Количество входов1	Питание датчика5…17 V

Все характеристики

Описание

Преобразователь частотного сигнала, за исключением подачи питания на рельсовый автобус, Вход : Частота, Выход : 0(4)-20 mA, 0(2)-10 V

Технические характеристики ACT20M-FRQ-AO-X-S 2825130000

Гальваническая развязка	3-канальная гальваническая развязка
Гарантия	12 месяцев
Напряжение развязки	2,5 кВдейств. / 1 мин.
Нормы по ЭМС	IEC 61326-1, NE 21
Расчетное напряжение	300 Вэфф.
Сведения об изделии	Универсальный измерительный преобразователь частоты, который может быть настроен с помощью программного обеспечения, отключает и преобразует входные сигналы (частота, Namur, NPN, PNP, спидометр, TTL и S0) в активный аналоговый стандартный выходной сигнал. Источник питания гальванически развязан от входа и выхода (3-канальная развязка) благодаря прямому электромонтажу. Модель ACT20M-FRQ-AO-S может поставляться с помощью шины для монтажной рейки Weidmuller

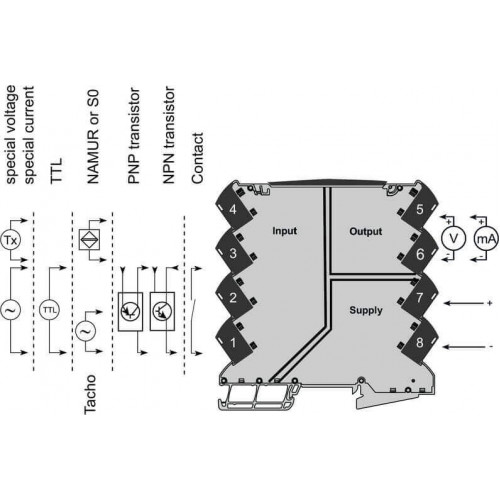

Вход

Датчик	NAMUR-Чувствительность в соответствии с EN60947-5-6, NPN / PNP transistor (trig-level low: ?4 V high: ?7 V ), TTL (trig-level low: ?0.8 V high: ?2.0 V), Tacho (trig-level low: ?-50 mV high: ?+50 mV), Специальный ток (тригонометрический уровень: определен пользователем), Специальное напряжение (тригонометрический уровень: определен пользователем), S0 (trig-level low: ?2.2 mA high: ?9.0 mA )
Количество входов	1
Питание датчика	5…17 V
Частота на входе, макс.	0…100kHz

Выход

Выходное напряжение, замечание	0(2)...10 В, 0(1)...5 V, 0(0,2)…1 V
Количество выходов	1
Макс выход	<28 мА
Сопротивление нагрузки, напряжение	? 10 кОм
Ток полного сопротивления нагрузки	? 600 Ом

Общие данные

Время переходного процесса	? 30 ms, (0…90% / 100…10% входного уровня)
Конфигурация	DIP-переключатель, с программным обеспечением FDT/DTM
Напряжение питания	24 В пост. тока ± 30 %
Потребляемая мощность, макс.	1,2 W
Потребляемая мощность, тип.	0,65 W
Точность	Основная погрешность: 0,0002 Гц

Основные данные для заказа

Исполнение	Преобразователь частотного сигнала, за исключением подачи питания на рельсовый автобус, Вход : Частота, Выход : 0(4)-20 mA, 0(2)-10 V
Кол.	1 Шт.
Номер для заказа	2825130000
Тип	ACT20M-FRQ-AO-X-S,активное, подключенное управление должно быть пассивным

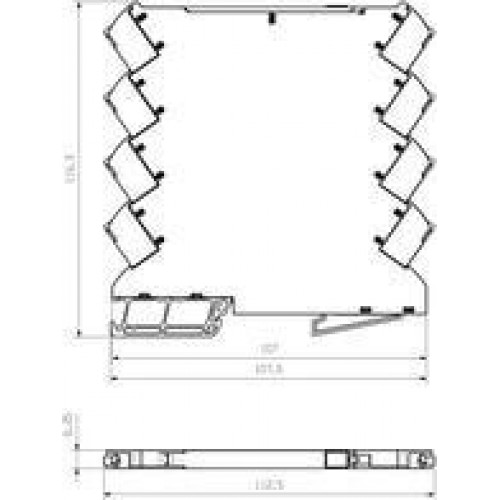

Размеры

Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm2

Размеры и массы

Высота	112,5 мм
Высота (в дюймах)	4,429 дюйм
Глубина	114,3 мм
Глубина (дюймов)	4,5 дюйм
Масса нетто	999 g
Ширина	6,1 мм
Ширина (в дюймах)	0,24 дюйм

Расчетные данные

Категория перенапряжения	II
Степень загрязнения	2

Температуры

Влажность	40 °C / отн. влажность 93 %, без образования конденсата
Рабочая температура	-25 °C...60 °C
Температура хранения	-40 °C...85 °C
