ACT20P-AI-AO-AC-P 2495700000
Характеристики
| SIL согласно IEC 61508Нет | Выходной токрегулируемый, 0...22 mA, мин. выходной диапазон 4 мА | Гальваническая развязка3-канальная гальваническая развязка, между входом / выходом / питанием |
| Гарантия12 месяцев | Импульсное перенапряжение, до4 кВ (1,2/50 мкс) | Макс. коммутируемое напряжение, AC0 V |
| Напряжение развязки2 кВ входы / выходы | Нормы по ЭМСIEC 61326-1 | Сведения об изделииУниверсально конфигурируемый развязывающий усилитель пост. тока ACT20P-AI-AO-DC/AC-x обеспечивает развязку и преобразование аналоговых сигналов. Входной аналоговый сигнал (ток или напряжение) линейно преобразуется в выходной аналоговый сигнал (ток или напряжение) с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (3-канальная развязка).Отличительные особенности• Возможность универсальной конфигурации при помощи переключателей DIP и функциональных кнопок.• Активный или пассивный сигнальный вход• Индикация рабочего состояния с помощью светодиода на передней панели• 3-канальная гальваническая развязка между входом, выходом и источником питания |
Описание
Преобразователь/делитель сигнала, Вход : I/U универсальный, Выход : I/U универсальный, Преобразователь сигнала с гальванической развязкой, Питание 90...264 В перем. тока
Технические характеристики ACT20P-AI-AO-AC-P 2495700000
| SIL согласно IEC 61508 | Нет |
|---|---|
| Выходной ток | регулируемый, 0...22 mA, мин. выходной диапазон 4 мА |
| Гальваническая развязка | 3-канальная гальваническая развязка, между входом / выходом / питанием |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Макс. коммутируемое напряжение, AC | 0 V |
| Напряжение развязки | 2 кВ входы / выходы |
| Нормы по ЭМС | IEC 61326-1 |
| Сведения об изделии | Универсально конфигурируемый развязывающий усилитель пост. тока ACT20P-AI-AO-DC/AC-x обеспечивает развязку и преобразование аналоговых сигналов. Входной аналоговый сигнал (ток или напряжение) линейно преобразуется в выходной аналоговый сигнал (ток или напряжение) с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (3-канальная развязка).Отличительные особенности• Возможность универсальной конфигурации при помощи переключателей DIP и функциональных кнопок.• Активный или пассивный сигнальный вход• Индикация рабочего состояния с помощью светодиода на передней панели• 3-канальная гальваническая развязка между входом, выходом и источником питания |

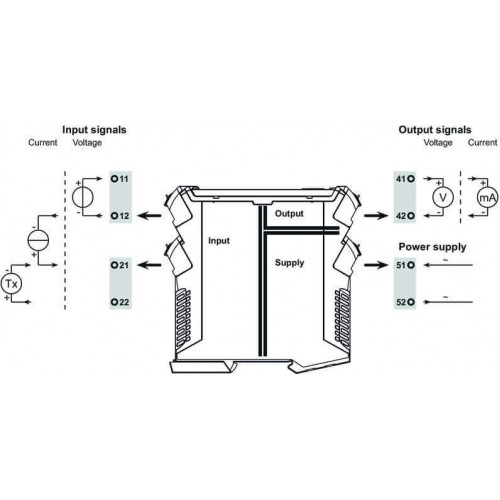

Вход
| Входное сопротивление, напряжение | ? 1 MОм |
|---|---|
| Входное сопротивление, ток | 100 Ом |
| Входной ток | возможность конфигурирования, 0…22 мА (мин. диапазон измерений 4 мА) |
| Количество входов | 1 |
| Напряжение | возможность конфигурирования, 0…11 В (мин. диапазон измерений 2 В) |
| Питание датчика | 24 V DC |
| Разрешение | 3,5 мкА/1,76 мВ на разряд |
Выход
| Выходное напряжение, замечание | регулируется, 0...11 В, мин. выходной диапазон 2 В |
|---|---|
| Количество выходов | 1 |
| Напряжение смещения | ? 20 мВ |
| Сопротивление нагрузки, напряжение | > 600 Ом при 10 В |
| Ток полного сопротивления нагрузки | 1 k? @ 20 mA |
Общие данные
| Время переходного процесса | 350 ms |
|---|---|

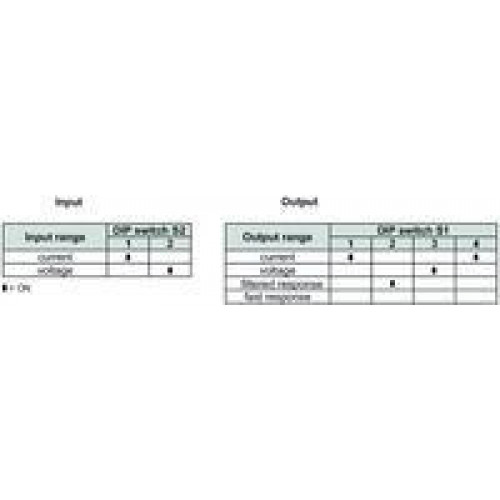

| Конфигурация | DIP-переключатель, Клавиши и светодиодный дисплей, с источниками опорного напряжения / тока |
| Линейность | <± 0,1 % диапазона сигнала, Тип. ± 0,05% диапазона сигнала |
| Напряжение питания | 90…264 V AC, 47 to 63 Hz |
| Потребляемая мощность, тип. | 3 W |
| Температурный коэффициент | <0,05 %/°C |
Основные данные для заказа
| Исполнение | Преобразователь/делитель сигнала, Вход : I/U универсальный, Выход : I/U универсальный, Преобразователь сигнала с гальванической развязкой, Питание 90...264 В перем. тока |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2495700000 |
| Тип | ACT20P-AI-AO-AC-P,активное, подключенное управление должно быть пассивным |
Размеры

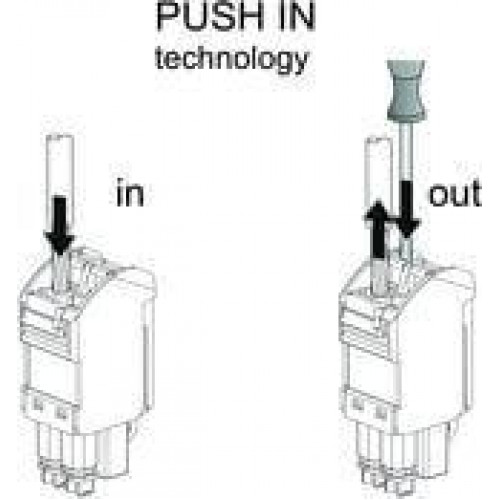

| Сечение подключаемого провода, одножильного, мин. | 0,2 mm2 |
|---|---|
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |
Размеры и массы
| Высота | 127,1 мм |
|---|---|
| Высота (в дюймах) | 5,004 дюйм |
| Глубина | 113,7 мм |
| Глубина (дюймов) | 4,476 дюйм |
| Масса нетто | 187 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 10...90 % (без появления конденсата) |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -25 °C...70 °C |
