ACT20P-UI-2RCO-AC-P 2495690000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

MTBF180 a	SIL согласно IEC 61508Нет	Гальваническая развязкада, между входом / выходом / питанием
Гарантия12 месяцев	Коммутационное перенапряжение пост. тока, макс.110 V	Макс. коммутируемое напряжение, AC250 V
Номинальный ток переключения200mA @ 110Vdc, 6A @ 24Vdc / 240Vac	Сведения об изделииУстройства семейства ACT20P-UI-2RCO-XX-x регистрируют ток, напряжение, сигналы потенциометров и датчиков температуры (мА, А, мВ, В, потенциометр, RTD и TC). Они имеют два независимых релейных выхода, которые выдают аварийный сигнал, когда уровни становятся выше или ниже предварительно заданных пределов.Особенности• Конфигурирование и диагностика с помощью программного обеспечения FDT/DTM "WI-Manager".• Ручное конфигурирование на устройстве выполняется посредством светодиодного дисплея с использованием кнопок и поворотных регуляторов.• Двухканальный пороговый усилитель обеспечивает различные функции аварийной сигнализации: сигнализация по диапазону, задержка сигнализации, обнаружение обрыва провода, гистерезис и сигнализация по верхнему / нижнему пределу.• Активные или пассивные сигнальные входы для RTD, TC, потенциометра, напряжения и тока имеют полную гальваническую развязку.• Дистанционная диагностика: уведомление об ошибках (например, обрывах кабелей) с помощью реле состояния.• Индикация рабочего состояния и состояния реле с помощью светодиодов на передней панели.• 4-канальная гальваническая развязка между входом, выходом и источником питания.	Функция аварийной сигнализациивозможность конфигурирования, Верхнее и нижнее предельные значения, диапазон, Задержка аварийной сигнализации: 0…99 с, Гистерезис с возможностью регулировки, auto / manual reset

Все характеристики

Описание

Контроль предельных значений, Вход : универсальный U, I, R,ϑ, Выход : 2 x реле, Вход: температура, R, U, I, Релейный выход, Питание 90...264 В перем. тока

Технические характеристики ACT20P-UI-2RCO-AC-P 2495690000

MTBF	180 a
SIL согласно IEC 61508	Нет
Гальваническая развязка	да, между входом / выходом / питанием
Гарантия	12 месяцев
Коммутационное перенапряжение пост. тока, макс.	110 V
Макс. коммутируемое напряжение, AC	250 V
Номинальный ток переключения	200mA @ 110Vdc, 6A @ 24Vdc / 240Vac
Сведения об изделии	Устройства семейства ACT20P-UI-2RCO-XX-x регистрируют ток, напряжение, сигналы потенциометров и датчиков температуры (мА, А, мВ, В, потенциометр, RTD и TC). Они имеют два независимых релейных выхода, которые выдают аварийный сигнал, когда уровни становятся выше или ниже предварительно заданных пределов.Особенности• Конфигурирование и диагностика с помощью программного обеспечения FDT/DTM "WI-Manager".• Ручное конфигурирование на устройстве выполняется посредством светодиодного дисплея с использованием кнопок и поворотных регуляторов.• Двухканальный пороговый усилитель обеспечивает различные функции аварийной сигнализации: сигнализация по диапазону, задержка сигнализации, обнаружение обрыва провода, гистерезис и сигнализация по верхнему / нижнему пределу.• Активные или пассивные сигнальные входы для RTD, TC, потенциометра, напряжения и тока имеют полную гальваническую развязку.• Дистанционная диагностика: уведомление об ошибках (например, обрывах кабелей) с помощью реле состояния.• Индикация рабочего состояния и состояния реле с помощью светодиодов на передней панели.• 4-канальная гальваническая развязка между входом, выходом и источником питания.
Функция аварийной сигнализации	возможность конфигурирования, Верхнее и нижнее предельные значения, диапазон, Задержка аварийной сигнализации: 0…99 с, Гистерезис с возможностью регулировки, auto / manual reset
Цифровые выходы	2
Частота коммутаций, макс.	20 Hz

Вход

Влияние сопротивления кабеля датчика	5 ? @ RTD- Kabel
Входное сопротивление, напряжение	2 МОм, > 10 МОм
Входное сопротивление, ток	40 Ом
Входной ток	возможность конфигурирования, ± 25 mA DC, ±5 A DC
Датчик	Термопары: B, E, J, K, L, N, R, S, T, U, RTD: PT100, PT200, PT1000, Ni120, Cu10, 2-/3-/4-проводн.
Количество входов	1
Компенсация длины линии	<±0,002 Ом на резистивное сопротивление кабеля
Напряжение	возможность конфигурирования, ±150 mV DC, ± 600mV DC, ±30 V DC, ±300 V DC
Питание датчика	0,1 мА/0,05 мА (в зависимости от диапазона измерений) с кабелем RTD, 24 В (с петлей 4-20 мА)
Потенциометр	1.2…500 k?
Сопротивление	0…10 k?, 0…12 k?, 0…15 k?
Температура в области входа	B: +100…+1820 °C, E: -270…+1000 °C, J: (-210…+1200 °C), K: -270…+1372 °C, L: +100…+900 °C, N: (-180…+1300 °C), R: -50…+1768 °C, S: -50…+1768 °C, T: -270…+400 °C, U: -200…+600 °C

Выход

Количество выходов	2

Общие данные

Долговременный дрейф	0,1 %/10 000 ч

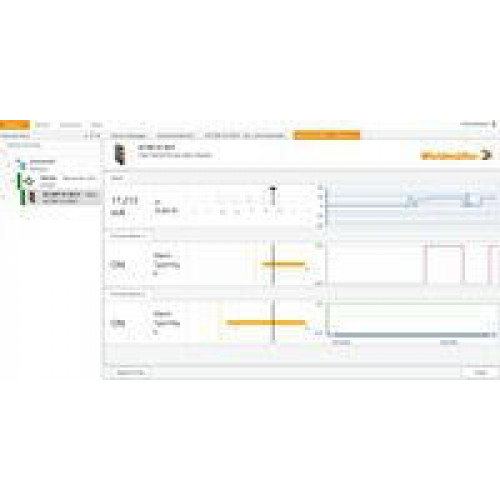

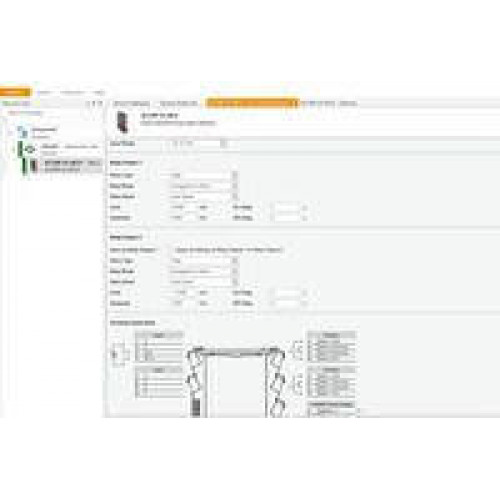

Конфигурация	с программным обеспечением FDT/DTM, или посредством 7-сегментного дисплея, кнопок и поворотного регулятора на самом устройстве, Требуется конфигурационный адаптер 8978580000 CBX200 USB
Напряжение питания	90…264 V AC
Потребляемая мощность	< 2 Вт
Температурный коэффициент	<0,02 °C диапазона измерения/°C, 350 ppm/K

Основные данные для заказа

Исполнение	Контроль предельных значений, Вход : универсальный U, I, R,?, Выход : 2 x реле, Вход: температура, R, U, I, Релейный выход, Питание 90...264 В перем. тока
Кол.	1 Шт.
Номер для заказа	2495690000
Тип	ACT20P-UI-2RCO-AC-P

Размеры

Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm2
Сечение подключаемого провода, одножильного, мин.	0,2 mm2
Сечение подключаемого проводника, однопроволочного, макс.	2,5 mm2

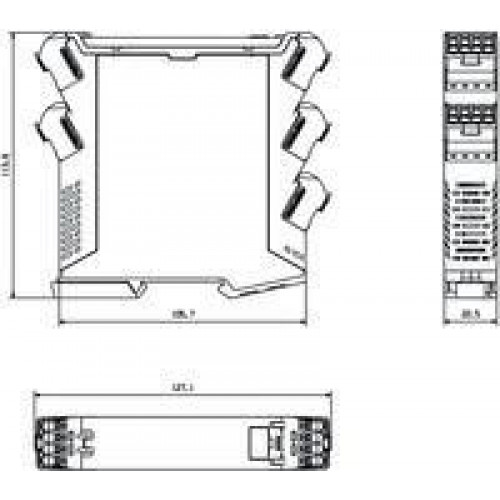

Размеры и массы

Высота	127,1 мм
Высота (в дюймах)	5,004 дюйм
Глубина	113,6 мм
Глубина (дюймов)	4,472 дюйм
Масса нетто	237 g
Ширина	22,5 мм
Ширина (в дюймах)	0,886 дюйм

Температуры

Влажность при рабочей температуре	0...95 % (без появления конденсата)
Рабочая температура	-20 °C...65 °C
