ACT20P-CI-VO-P 2489740000
Характеристики
| SIL согласно IEC 61508Нет | Гальваническая развязка3-канальная гальваническая развязка, между входом / выходом / питанием | Гарантия12 месяцев |
| Импульсное перенапряжение, до4 кВ (1,2/50 мкс) | Испытательное напряжение0,3 kV | Напряжение развязки2 кВ входы / выходы / питание |
| Нормы по ЭМСEN 61326-1 | Сведения об изделииФиксированный повторитель пост. тока ACT20P-CI-CO развязывает обычные аналоговые сигналы от источника питания либо от 2- или 3-проводного датчика. Входной аналоговый сигнал линейно преобразуется в выходной аналоговый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (3-проводная развязка).Отличительные особенности• Активные или пассивные миллиамперные токовые сигнальные входы с полной гальванической развязкой.• Индикация рабочего состояния с помощью светодиода на передней панели.• 3-проводная гальваническая развязка между входом, выходом и источником питания | Входной ток0...20 mA, 4…20mA |
Описание
Преобразователь/делитель сигнала, Вход : 0(4)-20 mA, Выход : 0-10 V, Преобразователь сигнала с гальванической развязкой
Технические характеристики ACT20P-CI-VO-P 2489740000
| SIL согласно IEC 61508 | Нет |
|---|---|
| Гальваническая развязка | 3-канальная гальваническая развязка, между входом / выходом / питанием |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Испытательное напряжение | 0,3 kV |
| Напряжение развязки | 2 кВ входы / выходы / питание |
| Нормы по ЭМС | EN 61326-1 |
| Сведения об изделии | Фиксированный повторитель пост. тока ACT20P-CI-CO развязывает обычные аналоговые сигналы от источника питания либо от 2- или 3-проводного датчика. Входной аналоговый сигнал линейно преобразуется в выходной аналоговый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (3-проводная развязка).Отличительные особенности• Активные или пассивные миллиамперные токовые сигнальные входы с полной гальванической развязкой.• Индикация рабочего состояния с помощью светодиода на передней панели.• 3-проводная гальваническая развязка между входом, выходом и источником питания |
Вход
| Входной ток | 0...20 mA, 4…20mA |
|---|---|
| Количество входов | 1 |
| Падение напряжения | ? 1 В |
| Питание датчика | > 17 В DC при 20 мА |
Выход
| Выходное напряжение, замечание | 0–10 В (если вход 0–20 мА), 2–10 В (если вход 4–20 мА) |
|---|---|
| Количество выходов | 1 |
| Сопротивление нагрузки, напряжение | ? 600 k? |
| Ток полного сопротивления нагрузки | ? 550 Ом |
Данные для применения в зоне Ех (ATEX)
| Обозначение | II 3 G Ex ec IIC T5 Gc |
|---|
Общие данные
| Время переходного процесса | ? 0,5 ms |
|---|---|
| Конфигурация | нет |
| Напряжение питания | 20…30 V DC |
| Потребляемый ток | ?60 mA (24V power supply, 20mA output) |
| Температурный коэффициент | 80 ppm/K |
| Точность | ±0,1 % FSR макс., 0,05 % тип FSR. |
Основные данные для заказа
| Исполнение | Преобразователь/делитель сигнала, Вход : 0(4)-20 mA, Выход : 0-10 V, Преобразователь сигнала с гальванической развязкой |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2489740000 |
| Тип | ACT20P-CI-VO-P,активное, подключенное управление должно быть пассивным |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|---|
| Сечение подключаемого провода, одножильного, мин. | 0,2 mm2 |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |

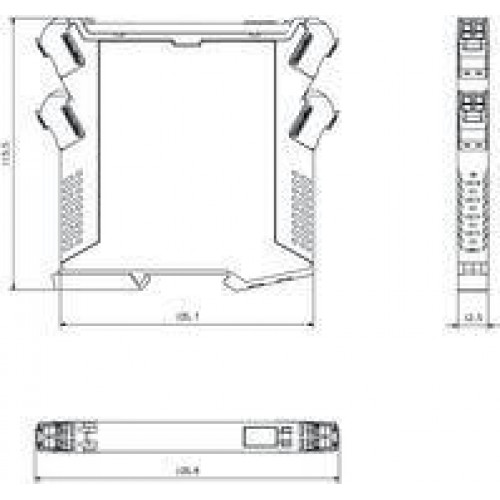

Размеры и массы
| Высота | 127,1 мм |
|---|---|
| Высота (в дюймах) | 5,004 дюйм |
| Глубина | 113,7 мм |
| Глубина (дюймов) | 4,476 дюйм |
| Масса нетто | 120 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
