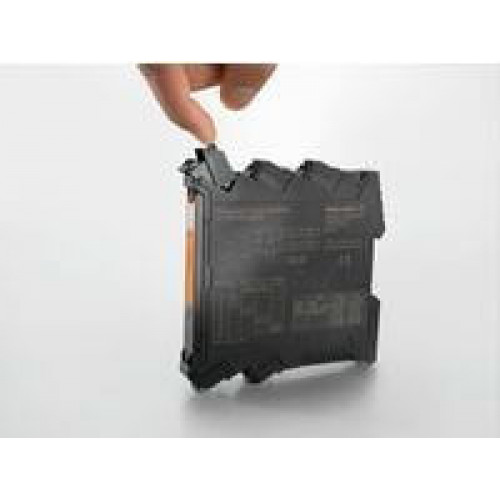

ACT20P-TCI-AO-P 7760054184
Характеристики
| Выходной ток0(4)...20 мА | Гальваническая развязка3-канальная гальваническая развязка | Гарантия12 месяцев |
| Импульсное перенапряжение, до4 кВ (1,2/50 мкс) | Испытательное напряжение0,3 kV | Напряжение развязки2 кВ входы / выходы / питание |
| Нормы по ЭМСEN 61010-1:2011, UL 61010-1, IEC61000-6-2, IEC 61000-6-4 | Расчетное напряжение300 В | ДатчикThermocouple Type T,E,J,K,N,R,S,B |
Описание

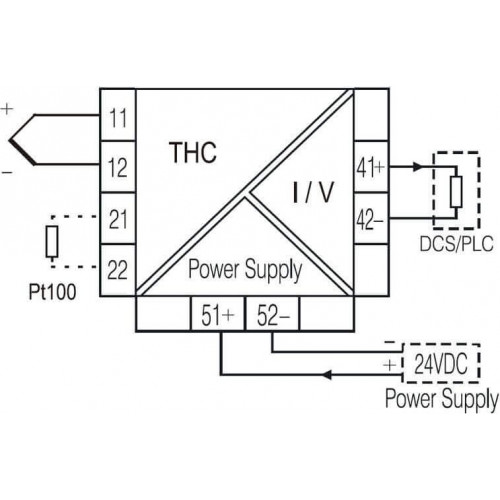

Преобразователь/делитель сигнала, Вход : Температура, термопара, Выход : I / U, Преобразователь сигнала с гальванической развязкой
Технические характеристики ACT20P-TCI-AO-P 7760054184
| Выходной ток | 0(4)...20 мА |
|---|---|
| Гальваническая развязка | 3-канальная гальваническая развязка |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Испытательное напряжение | 0,3 kV |
| Напряжение развязки | 2 кВ входы / выходы / питание |
| Нормы по ЭМС | EN 61010-1:2011, UL 61010-1, IEC61000-6-2, IEC 61000-6-4 |
| Расчетное напряжение | 300 В |
Вход
| Датчик | Thermocouple Type T,E,J,K,N,R,S,B |
|---|---|
| Количество входов | 1 |
| Температура в области входа | конфигурируется, T: (-200…+400 °C), E: (-100…+1000 °C), J: (-100…+1200 °C), K: (-180…+1372 °C), N: (-180…+1300 °C), R: (-50…+1760 °C), S: (-50…+1760 °C), B: +100…+1820 °C, мин. диапазон измерений 50°C (ТС) |
Выход
| Количество выходов | 1 |
|---|---|
| Обнаружение обрыва провода | Да, Выходное значение: 22 мА |
| Сопротивление нагрузки, напряжение | ? 2 кОм |
| Ток полного сопротивления нагрузки | ? 550 Ом |
Общие данные
| Время переходного процесса | ?1s |
|---|---|
| Конфигурация | С бесплатным программным обеспечением ACT20P TOOL PACK, Требуется конфигурационный адаптер 8978580000 CBX200 USB, + 2907490000 ADAPTER CBX200 - MINI USB |
| Напряжение питания | 24 В (DC) ± 20 % |
| Потребляемая мощность | макс. 1,2 Вт |
| Потребляемый ток | <50 mA @ IOUT = 20 mA |
| Точность | 0,5 °C / 0,1 % от конечного значения |
Основные данные для заказа
| Исполнение | Преобразователь/делитель сигнала, Вход : Температура, термопара, Выход : I / U, Преобразователь сигнала с гальванической развязкой |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 7760054184 |
| Тип | ACT20P-TCI-AO-P,активное, подключенное управление должно быть пассивным |
Размеры

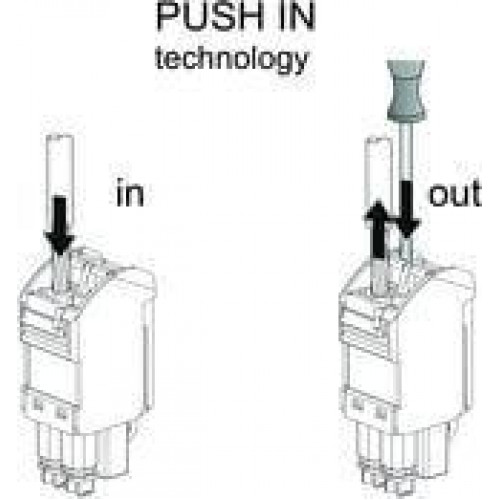

| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|
Размеры и массы
| Масса нетто | 115 g |
|---|
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
