ACT20P-VMR-1PH-H-P 7760054359
Характеристики
| SIL согласно IEC 61508Нет | Гальваническая развязка3-канальная гальваническая развязка, между входом / выходом / питанием, да | Гарантия12 месяцев |
| Гистерезис5 % от конечного значения | Задержка включения0…10 s, возможность конфигурирования | Импульсное перенапряжение, доПитание / выход: 4 кВ; вход / выход, питание / вход: 6 кВ, 1.2/50 µs |
| Коммутационное перенапряжение пост. тока, макс.30 V | Макс. коммутируемое напряжение, AC250 V | Напряжение развязки2 кВ, вход / выход / питание, 2 кВ, вход / выход / питание |
Описание
Контроль предельных значений, Вход : 110 / 240 / 400 V AC/DC, Выход : 2 x реле, Вход: 1-фазное напряжение, Релейный выход
Технические характеристики ACT20P-VMR-1PH-H-P 7760054359
| SIL согласно IEC 61508 | Нет |
|---|---|
| Гальваническая развязка | 3-канальная гальваническая развязка, между входом / выходом / питанием, да |
| Гарантия | 12 месяцев |
| Гистерезис | 5 % от конечного значения |
| Задержка включения | 0…10 s, возможность конфигурирования |
| Импульсное перенапряжение, до | Питание / выход: 4 кВ; вход / выход, питание / вход: 6 кВ, 1.2/50 µs |
| Коммутационное перенапряжение пост. тока, макс. | 30 V |
| Макс. коммутируемое напряжение, AC | 250 V |
| Напряжение развязки | 2 кВ, вход / выход / питание, 2 кВ, вход / выход / питание |
| Нормы по ЭМС | IEC 61326-1 |

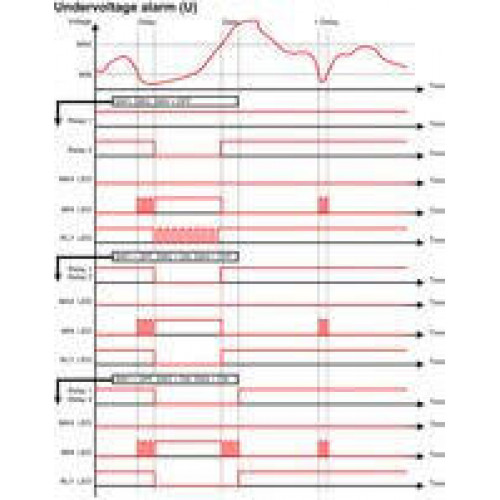

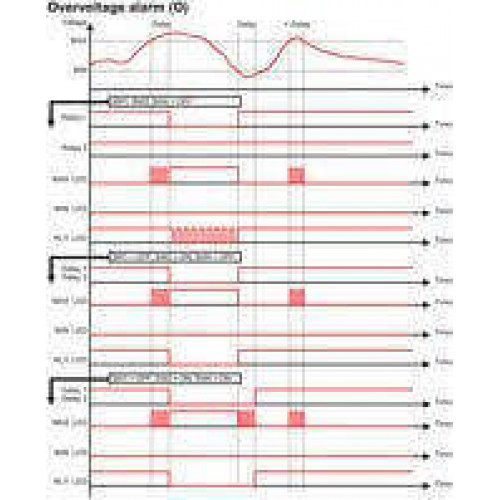

| Проходной | регулируется, МИН. = 50…100% х UНоминальное входное напряжение (сигнализация при пониженном напряжении), МАКС. = 70…120% х UНоминальное входное напряжение (сигнализация при повышенном напряжении) |
| Расчетное напряжение | 300 VAC (output 1 - output 2), 300 VAC (supply-output), 500 VAC (supply-input; input-output) |
| Сведения об изделии | ACT20P-VMR-1PH-H — контрольное реле для напряжения постоянного тока или однофазного напряжения переменного тока.Устройство имеет два независимых релейных выхода, которые выдают тревожное оповещение, когда уровни становятся выше или ниже предварительно заданных пределов напряжения. Тревожное оповещение также может быть установлено на срабатывание после установленного времени задержки.Отличительные особенности• Ручная настройка с помощью DIP-переключателя, потенциометра и барабанного переключателя на передней панели• Различные функции тревожных оповещений: тревожное оповещение по верхнему или нижнему предельному значению, тревожное оповещение в окне• Регулируемая задержка запуска и тревожных оповещений• Индикация рабочего состояния и неисправностей с помощью светодиодов на передней панели• 4-проводная гальваническая развязка между входом 1, выходом 2 и источником питания |

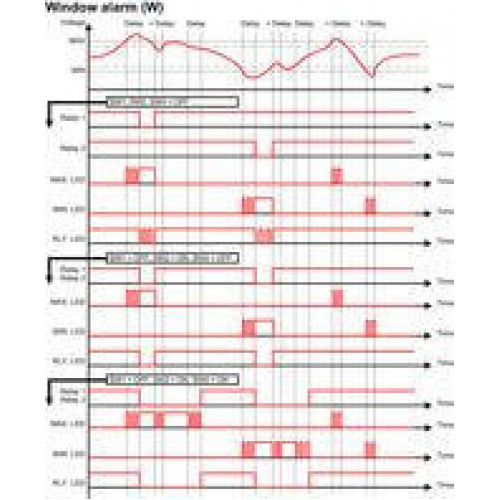

| Функция аварийной сигнализации | Верхнее и нижнее предельные значения, диапазон, Возможность активации функции удержания, Задержка аварийной сигнализации: 0…10 с |
| Цифровые выходы | 2 |
| Частота коммутаций, макс. | 20 Hz |
Вход
| Входное сопротивление, напряжение | 1 M?±5% |
|---|---|
| Количество входов | 1 |

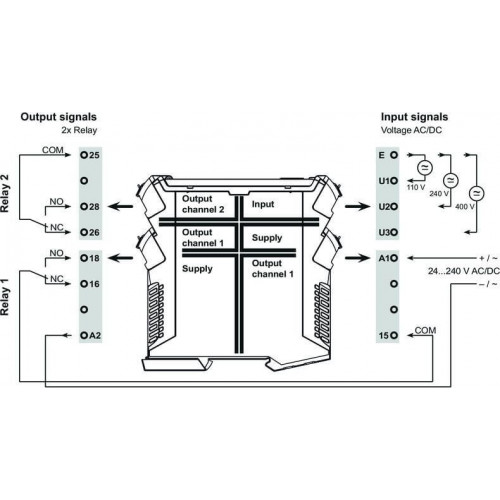

| Напряжение | Канал 1: (U1-E): 110 В пост./перем. тока, Канал 2: (U2-E): 240 В пост./перем. тока, Канал 3 1: (U3-E): 400 В пост./перем. тока |
Выход
| Количество выходов | 2 |
|---|
Общие данные
| Время переходного процесса | <220 мс (10...90 %) |
|---|---|
| Долговременный дрейф | 0,1 %/10 000 ч |

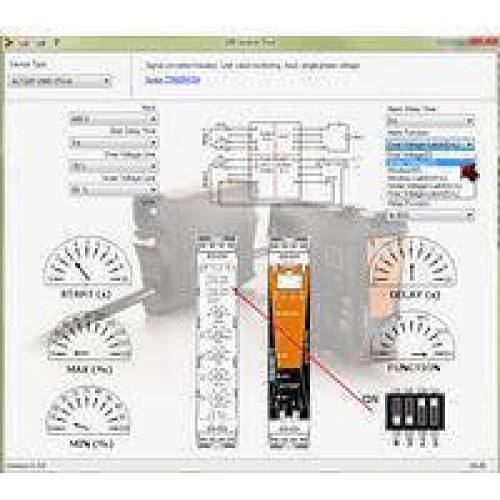

| Конфигурация | DIP-переключатель и потенциометр |
| Напряжение питания | 24…240 VUC ±10% |
| Потребляемая мощность | ? 100 mA @ 24 VDC, ? 120mA @ 24V AC, < 2 Вт |
| Температурный коэффициент | 350 ppm/K |
| Точность | 3 % *Uноминальное напряжение |
| Точность повторения | 2 % *Uноминальное напряжение |
Основные данные для заказа
| Исполнение | Контроль предельных значений, Вход : 110 / 240 / 400 V AC/DC, Выход : 2 x реле, Вход: 1-фазное напряжение, Релейный выход |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 7760054359 |
| Тип | ACT20P-VMR-1PH-H-P |
Размеры

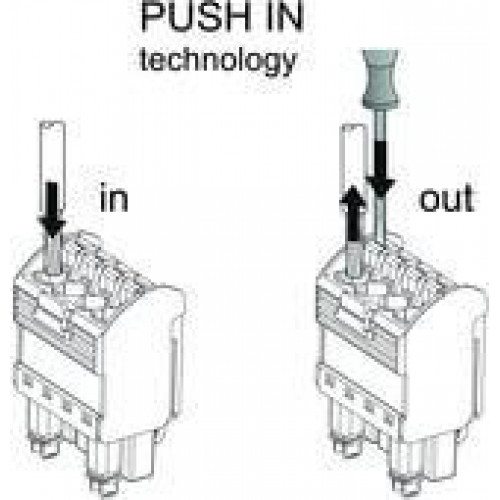

| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|

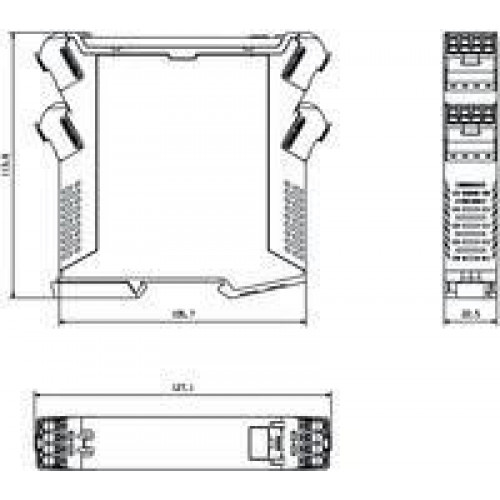

Размеры и массы
| Высота | 117 мм |
|---|---|
| Высота (в дюймах) | 4,606 дюйм |
| Глубина | 114,3 мм |
| Глубина (дюймов) | 4,5 дюйм |
| Масса нетто | 140 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | Отн. влажность 5…85 %, без образования конденсата |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...65 °C |
| Температура хранения | -40 °C...85 °C |
